D971XT Electric Desulfuryzation Clamp zawór motyla

Uzyskaj wycenę

Krótkie wprowadzenie

D971XT Electric Desulfuryzation Wafel Butterfly to produkt zaprojektowany przez naszą firmę oparty na obecnym krajowym systemie spalin gazowych. Aby dostosować się do korozji zawiesiny wapiennej i zawiesiny gipsowej, płyta zaworu i łodyga zaworu wykonane są ze specjalnego stopu opornego na korozję przez dużą liczbę zawieszonych cząstek w cieczy. Dlatego produkt ma wysoką odporność na zużycie i wysoką odporność na korozję. Ponieważ produkt jest zaprojektowany zgodnie z wymaganiami użytkownika, jest ukierunkowany i wysoce niezawodny. Obowiązujące media to media korozyjne, takie jak popiół gipsowy, dwutlenek siarki, zawiesina pastowy wapiennej, woda procesowa itp.

Parametr techniczny

Opcjonalne funkcje siłownika elektrycznego	Typ przełącznika, typ integralny, typ regulacyjny, typ inteligentny
Opcjonalne modele siłowników elektrycznych	Q, DQ, QM, QC, AKQ Serie
Woltaż	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Średnica nominalna	Dn25mm ~ DN1400 mm
Ciśnienie nominalne	PN1.0MPA ~ PN1.6MPA
właściwa temperatura	EPDM: -30–100ºC PTEE: -30- 120ºC
Połączenie	Typ opłatek, typ U
Materiał ciała zaworu	Żelazo plastyczne, stal węglowa, stal nierdzewna
Materiał płyty zaworu	2507, 1.4529
Podszewka siedziska zaworu	NBR, EPDM, PTFE
Obowiązujące media	Wapno gipsowe, dwutlenek siarki, zawiesina pastowy wapiennej, woda procesowa itp.

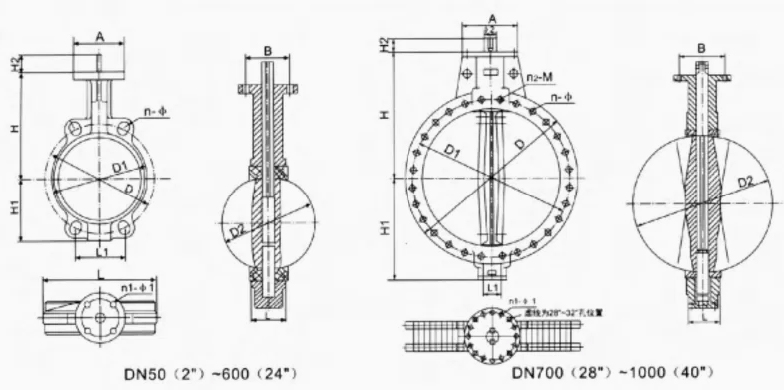

Główny tabelę wymiarów

DN		H	H1	H2	L	L1	D	D1	D2	n - φ	N1-φ1	A	B	Okrągły wał φ2	Kwadratowy wał φ2	Płaski wał φ2	N2-M
mm	cal
50	2 "	146	68	32	42	84.84	120	118	52.9	4 -) 23	4-φ6.7	90	70	12.6	9x9	10	/
65	21/2 "	152	75	32	44.7	96.2	136.2	137	64.5	4-26.5	4-φ6.7	90	70	12.6	9x9	10	/
80	3 "	163	93	32	45.2	61.23	160	143	78.8	8-φ18	4-φ6.7	90	70	12.6	9x9	10	/
100	4 ”	173	104	32	52.1	70.8	185	156	104	4-1424.5	4-1410.3	90	70	15.77	11x11	12	/
125	5 "	194	118	32	54.4	82.28	215	190	123.3	4 -) 23	4-1410.3	90	70	18.92	14x14	14	/
150	6 "	206	133	32	55.8	91.08	238	212	155.6	4 -)25	4-1410.3	90	70	18.92	14x14	14	/
200	8 "	234	165	45	60.6	112.89	295	268	202.5	4 -)25	4-1414.3	125	102	22.1	17x17	17	/
						76.35				4 -) 23
250	10 "	271	197	45	65.6	92.4	357	325	250.5	4-φ29	4-1414.3	125	102	28.45	22x22	22	/
300	12 "	309	224	45	76.9	105.34	407	403	301.6	4-φ29	4-1414.3	125	102	31.6	22x22	24	/
250	14 "	368	267	45	76.5	91.11	467	436	333.3	4-Mφ30	4-1414.3	125	102	31.6	22x22	24	/
400	16 "	400	309	51.2	86.5	100.47	515	488	389.6	4-φ26	4-φ20.6	175	140	33.15	/	/	/
				72		102.42	525			4-Mφ30
450	18 "	422	328	51.2	105.6	88.39	565	539	440.51	4-φ26	4-φ20.6	175	140	38	/	/	/
				72		91.51	585			4-Mφ30
500	20 "	480	361	64.2	131.8	96.99	620	593	491.6	4-φ26	4-φ20.6	175	140	41.15	/	/	/
				82		101.68	650			4-φ33
600	24 "	562	459	70.2	152	113.42	725	816	592.5	20-φ30	4-φ22.2	210	165	50.65	/	/	/
				82		20.46	770			20-φ36
700	28 "	624	420	66	163	109.65	840	895	695	24-φ30	8-φ18	300	254	63.35	/	/	4-m33
				82						20-φ36
800	32 "	672	591	66	188	124	950	1015	764.7	24-φ33	8-φ18	300	254	63.35	/	/	/
				82						24-φ39
900	36 "	720	656	118	203	117.57	1050	1115	864.7	24-φ33	8-φ18	300	254	75	/	/	4-m30
1000	40 ”	800	721	142	216	129.89	1160	1230	965	24-φ36	8-φ18	300	254	85	/	/	4-m33
