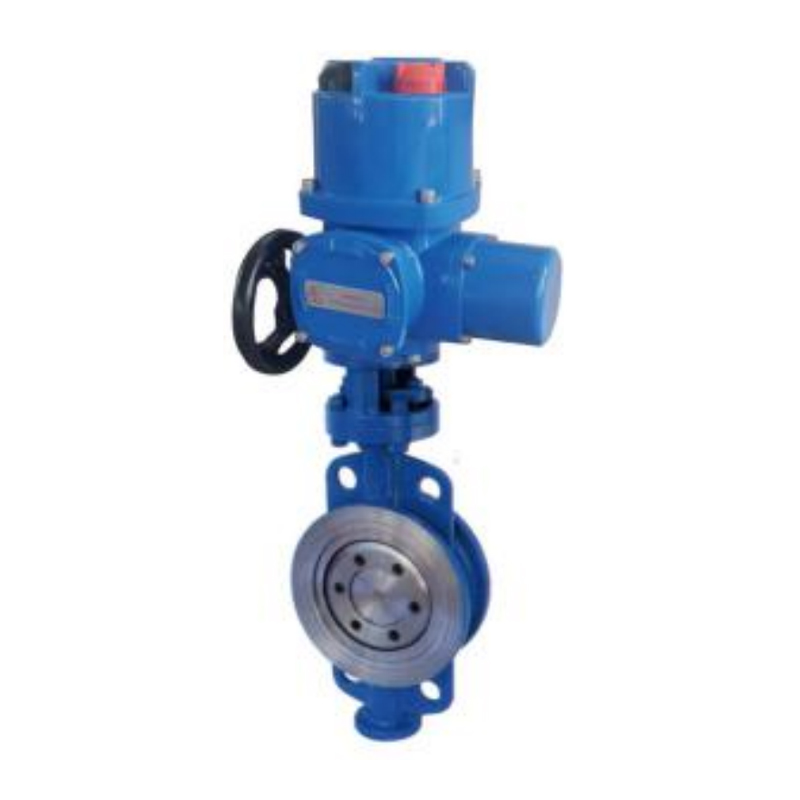

D971H Electric Hard Uszczep Zacisk motyla

Uzyskaj wycenę

Krótkie wprowadzenie

D971H Electric Hard Uszczelina zawór motylowy przyjmuje trzy ekscentryczną konstrukcję uszczelnienia twardego. Po ścisłej obliczeniach pierścień uszczelniający „U” nie ma tarcia z płytką motyla, rozwiązując problem tradycyjnych ekscentrycznych zaworów motyla, które nadal mają przesuwne tarcie kontaktowe na powierzchni uszczelniającej w momencie otwierania i zamykania od 0 do 10 stopni . Osiąga wpływ oddzielenia powierzchni uszczelniającej płyty motyli w momencie otwierania i uszczelnienia w momencie zamknięcia, i rozszerza żywotność usług i osiąga dobrą wydajność uszczelnienia.
Powierzchnia uszczelniająca płyty dysku jest wykonana ze spawania na bazie kobaltu twardego złota, które jest odporne na zużycie. Duża płyta dyskowa przyjmuje strukturę ramki o wysokiej wytrzymałości, dużym obszarze nadprądowym i niskim odporności na przepływ. Jego unikalna struktura umożliwia ukończenie „przełącznika” poprzez po prostu obracanie trzonu zaworu o 90 °. Dlatego elektryczne zawory motylowe z twardą uszczelnieniem są szeroko stosowane w rurociągach dla pożywek korozyjnych, takich jak metalurgia, energia elektryczna, ropa naftowa, chemikalia, powietrze, gaz, gazy palne oraz zaopatrzenie w wodę i drenaż o średnich temperaturach ≤ 425 ℃, jako dobre urządzenie do regulowania przepływ i odcinanie płynów. Produkt jest zgodny z krajowym standardem testu ciśnienia zaworu GB/T13927-92.

Parametr techniczny

Funkcje opcjonalne siłownika elektrycznego	Przełączanie, integralne, regulacyjne, inteligentne
Siłowniki elektryczne są dostępne w różnych modelach	Q, DQ, QM, QC, AKQ Serie
Woltaż	AC220V, AC110V, AC380, DC12V, DC24V, DC110V
Średnica nominalna	Dn50 mm ～ DN1200 mm
Ciśnienie nominalne	PN1.0MPA-PN2.5MPA
Obowiązująca temperatura	-30 ～ 425 ℃
Połączenie	Typ zacisku par
Materiał ciała	Stal węglowa, stal nierdzewna
Materiał dysku	Stal węglowa, stal nierdzewna, stal stopowa itp.
Podszewka siedzenia	Węglenie wolframowe, węgiel wolframowy, stop nikiel, kompozyt grafitowy, PTFE
Obowiązujące media	Woda, para, olej, słabo korozyjne pożywki itp.

Główny tabelę wymiarów

DN (MM)	1.0MPA					1,6MPA
DN (MM)	L	H	D1	D2	N-φd	L	H	D1	D2	N-φd
40	33	76	110	85	4-MN18	33	76	110	85	4-MN18
50	43	85	125	100	4-MN18	43	85	125	100	4-MN18
65	46	95	145	120	4-MN18	46	95	145	120	4-MN18
80	49	110	160	135	4-MN18	64	110	160	135	8-φ18
100	56	122	180	155	8-φ18	64	122	180	155	8-φ18
125	64	138	210	185	8-φ18	70	138	210	185	8-φ18
150	70	158	240	210	8-φ22	76	158	240	210	8-φ22
200	71	188	295	265	8-φ22	89	188	295	265	12-φ22
250	76	224	350	320	12-φ22	114	224	350	320	12-φ26
300	83	254	400	368	12-φ22	114	254	400	368	12-φ26
350	92	288	460	428	16-φ22	127	288	460	428	16-φ26
400	102	320	515	482	16-φ26	140	320	515	482	16-φ30
450	114	350	565	532	20-φ26	152	350	565	532	20-φ30
500	127	388	620	585	20-φ26	152	388	620	585	20-φ33
600	154	440	725	685	20-φ30	178	440	725	685	20-φ36
700	165	488	940	800	24-φ30	229	488	840	800	24-φ30
800	190	572	950	905	24-φ33	241	572	950	905	24-φ39
900	203	628	1050	1005	28-φ33	241	628	1050	1005	28-φ39
1000	216	698	1160	1115	28-φ36	300	698	1160	1115	28-φ42
1200	254	810	1380	1325	32-φ39	360	810	1380	1325	32-φ48
1400	279	940	1590	1525	36-φ42	390	940	1590	1525	36-φ48
1600	318	1060	1820	1750	40-φ48	440	1060	1820	1750	40-φ55
1800	356	1150	2020	1950	44-φ48	490	1150	2020	1950	44-φ55
2000	406	1265	2230	2160	48-φ48	540	1265	2230	2160	48-φ60
