Główne funkcje i aplikacje

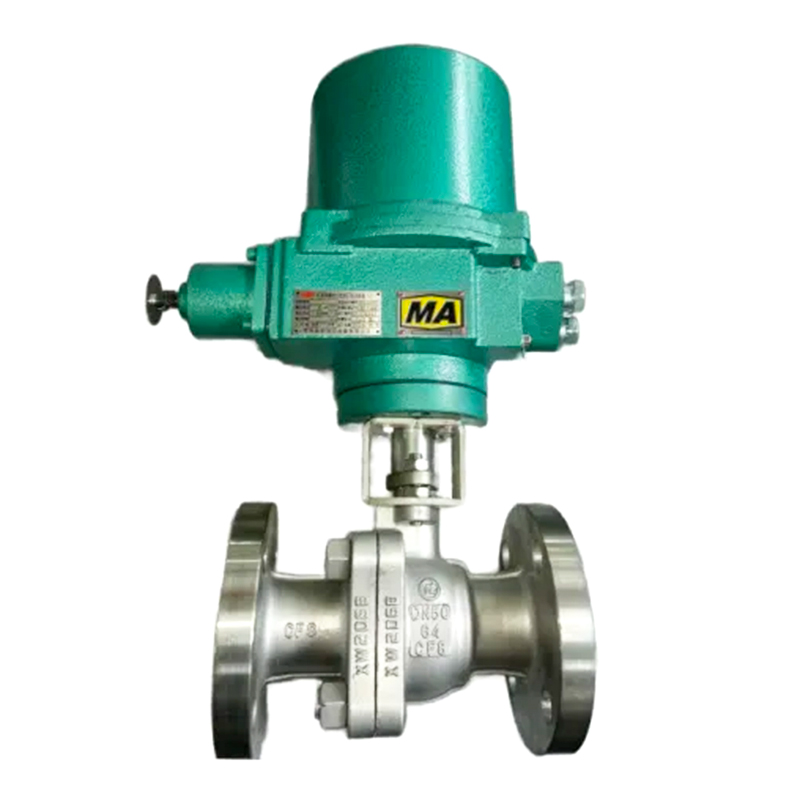

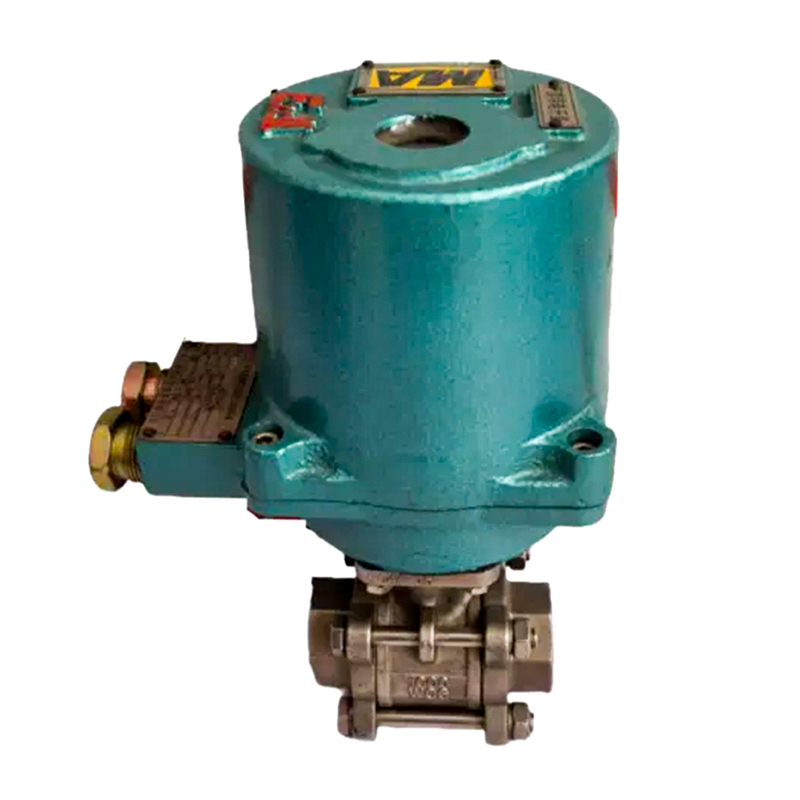

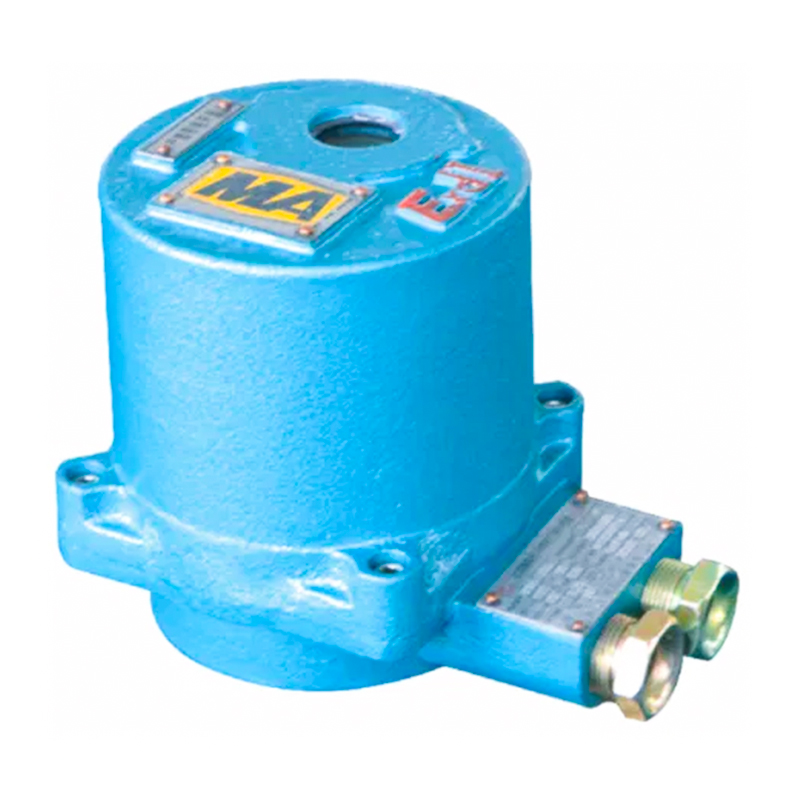

Wydobycie eksplozji QMB małe urządzenie elektryczne zaworów jest skrupulatnie wykonane dla rygorystycznycH wymagań zastosowań przemysłu węglowego. Ten wszechstronny siłownik wyróżnia się precyzyjną kontrolą zaworów kulowych, zaworów motyla i innych. W połączeniu z wyspecjalizowanymi zaworami o wysokim ciśnieniach, małym kalibru zapewnia ono wydajność bezpieczeństwa pożarowego kopalni węgla, tłumienie pyłu i automatyzacji podziemnych centralnych systemów pomp, w tym odrzutowców i pomp próżniowych.
Nasze urządzenie elektryczne zaworu QMB wyróżnia się jego kompaktową konstrukcją i lekką konstrukcją. Bezproblemowo integrując się z systemami DCS, ułatwia wydajną i niezawodną automatyczną kontrolę.
Klasyfikacja
Dostępne w różnych typach: podstawowe, inteligentne, odporne na eksplozję podstawowe i odporne na eksplozję inteligentne, każde dostosowane do określonych potrzeb operacyjnych.
Środowisko pracy i główne warunki techniczne
(1) zasilacz: standardowy trójfazowy AC380V, 50 Hz;
W przypadku elastyczności opcjonalne zasilacze obejmują: AC400V, 415 V, 660 V i podwójne częstotliwości 50 Hz lub 60 Hz.
Dostosowane również do jednofazowych AC220V, 110 V z opcjami 50 Hz lub 60 Hz.
Dodatkowo obsługuje moc DC przy 24 V, 48 V i 84 V.
(2) Temperatura otoczenia: Standardowy zakres od -20ºC do 60ºC; rozszerzony zakres dostępny od -40ºC do 70ºC dla wymagających warunków.
(3) Względna wilgotność: wydajna działanie do 95% wilgotności w temperaturze 25 ° C, zapewniając solidną wydajność. Dodaje płynnie do różnych warunków wilgotności.
(4) Środowisko pracy: Typ zwyczajny odpowiada obszarom wolnym od nośników niebezpiecznych i korozyjnych;
Model odporny na eksplozję (ExdiiBT4) zaprojektowany dla środowisk z mieszaninami gazu IIA i IIB, grupy T1-T4, zapewniające bezpieczeństwo UT.
(5) Poziom ochrony: IP65, IP67 i konfigurowalne IP68 dla zwiększonej ochrony w ramach zamówień specjalnych.
(6) Silnik jest zaprojektowany do użytku przerywanego: standardowy czas pracy wynoszący 10 minut, do 15-30 minut w specjalnych warunkach, z izolacją klasy F dla trwałości.
(7) Powłoka przeciwkorozowa: wykorzystuje wysoko temperaturowy spray elektrostatyczny z plastikowego plastikowego proszku epoksydowego, oferując solidną długoterminową ochronę.
(8) Główne cechy funkcjonalne inteligentnych siłowników elektrycznych
Siłowniki te, zaprojektowane z projektem mechatronicznym, są kompaktowe i lekkie.
Zawiera cyfrowy zintegrowany układ, zapewniający wieloaspektową funkcjonalność i precyzję.
Oceni się nieinwazyjna konstrukcja, umożliwiając regulacje parametrów i debugowanie za pośrednictwem pokrętła lub pilota na podczerwień, wszystko bez otwierania obudowy, aby uzyskać szybkie, bezpieczne operacje.
Wyposażony w bezwzględny enkoder do przesunięcia udaru mózgu, zapewniający integralność pozycji zaworu i silne przeciwdziałanie interferencji, z wysoką dokładnością i przedłużoną żywotnością.
Wyświetlacz LCD dostępny zarówno w języku chińskim i angielskim, zwiększając użyteczność.
Funkcje funkcje ochronne, takie jak limit podróży, ochrona momentu obrotowego, alarm przeciągający, ochrona przed przegrzaniem, ochrona przed awarią sygnału, utrata fazy mocy i automatyczna korekcja sekwencji fazowej w celu kompleksowego zabezpieczenia.
Inteligentne typy obejmują inteligentny przełącznik, inteligentną regulację i zaawansowane inteligentne wersje, zaspokojenie różnorodnych potrzeb kontroli.
(9) Sygnał wejściowy typu inteligentnego typu przełącznika: Akceptuje 24 VDC Sygnały lub poziomy dla wszechstronnej integracji.
Sygnał wyjściowy: Zapewnia wyjście przekaźnika z pojemnością kontaktową ocenianą w 5A dla 250 VAC lub 30VDC.
Pozycja wyjściowa Sygnał analogowy: dostarcza 4-20MA dla precyzyjnych informacji zwrotnych.
Inteligentne regulacja obsługuje analogowe sygnały wejściowe: 4-20MA dla płynnej kontroli.
Sygnał wyjściowy analogowy: dopasowuje wejście do wyjścia 4-20MA.
Sygnał wejściowy przełącznika: Kompatybilny z impulsem 24 VDC lub sygnałem poziomu do wydajnego działania.
Sygnał wyjściowy przełączania: Nasz innowacyjny siłownik ma solidne wyjście przekaźnikowe o pojemności znamionowej kontaktu 5A, 250VAC i 5A, 30VDC, zapewniając niezawodną wydajność i bezpieczeństwo w środowiskach o wysokim poprawianiu.
Błąd podstawowy: ≤1 - Doświadczenie precyzji i dokładności z podstawowym marginesem błędu mniejszym lub równym 1. Nasza technologia gwarantuje dokładność, na którą możesz liczyć.
Nasz zaawansowany inteligentny typ został zaprojektowany w celu podniesienia twoich możliwości operacyjnych. Obejmuje wsparcie dla ochrony awaryjnej ESD, bezproblemowej komunikacji autobusowej, intuicyjnej łączności Bluetooth i wyrafinowanej kontroli bezprzewodowej, między innymi przełomowymi funkcjami.
QMB główne modele i charakterystyka siłownika elektrycznego
| Model | Moment obrotowy (N · m) | Średnica łodygi (MM) | Współczynnik prędkości | Prędkość wyjściowa (r/min) | Czas otwarcia/zamknięcia (S) | Moc silnikowa (W) | Waluta silnika (A) | Waga (kg) |
| QMB3.5-1.25G | 35 | 11x11 | 46 | 1.25 | 12 | 10 | 0.6 | 8 |
| QMB5-1.25G | 50 | 11x11 | 46 | 1.25 | 12 | 15 | 0.6 | 8 |
| QMB9-0.85G | 90 | 28 | 46 | 0.85 | 18 | 40 | 1 | 20 |
| QMB15-0.6G | 150 | 28 | 46 | 0.6 | 25 | 40 | 1 | 20 |
| QMB25-0.6G | 250 | 28 | 46 | 0.6 | 25 | 60 | 1.2 | 20 |
Rozmiar i wymiary połączenia QMB

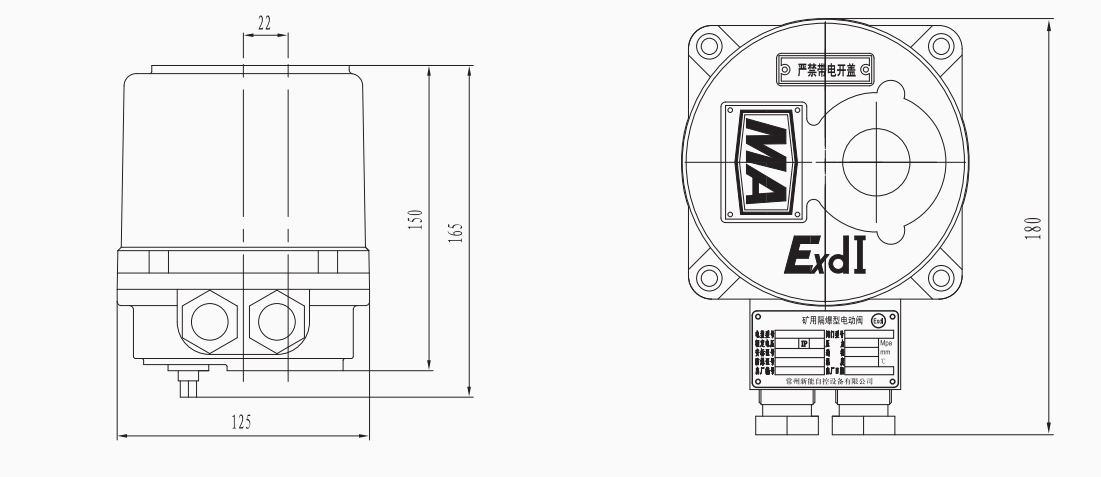

QMB3.5/5 Wymiary zewnętrzne

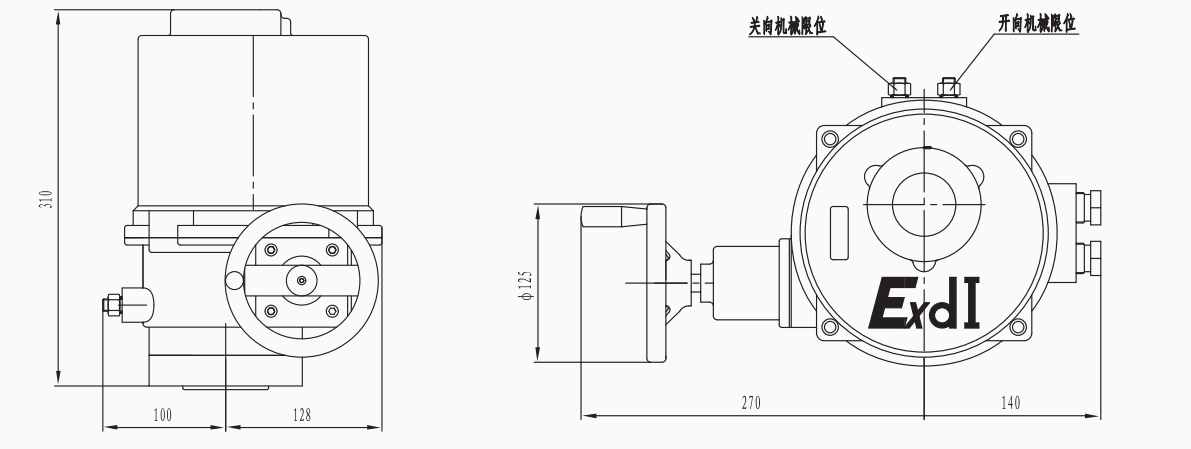

QMB9/15/25 Wymiary zewnętrzne
Wymiary połączenia kołnierza QMB

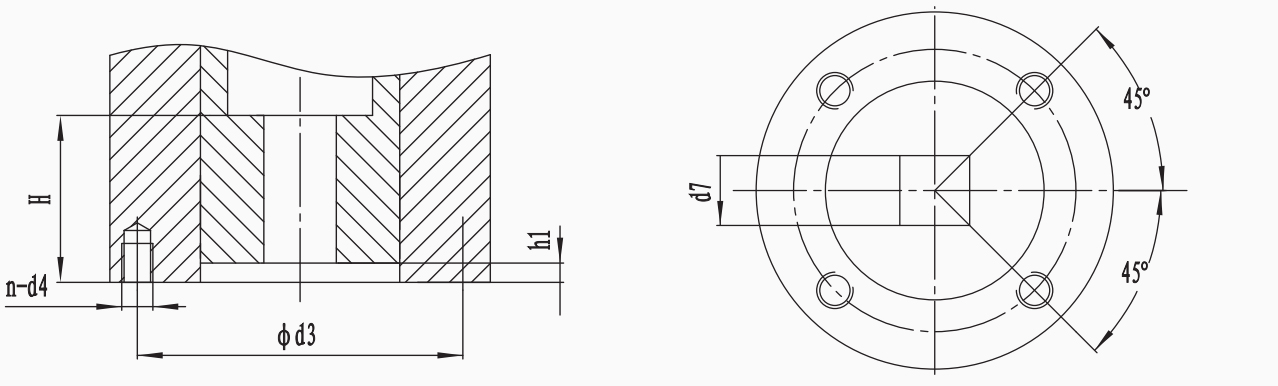

QMB3.5/5 Diagram wielkości połączenia
| Numer kołnierza | Model Denso | D3 | N-D4 | D7 | H | H1 |
| F05 | QMB3.5 QMB5 | 50 | 4-m6 | 11 × 11 | 16 | 1 |

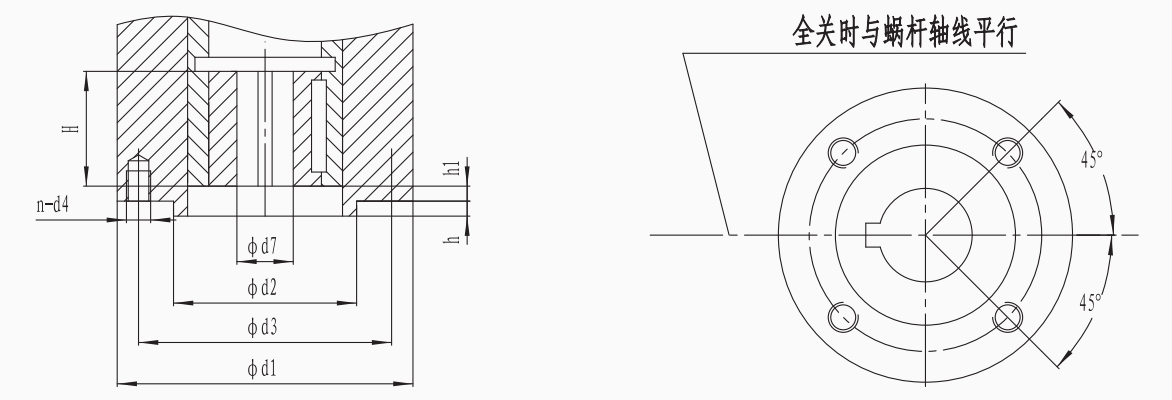

QMB9/15/25 Schemat wielkości połączenia
| Numer kołnierza | Model instalacji elektrycznej | D1 | D2 (f8) | D3 | N-D4 | D7 | H | h | H1 | |
| Produkcja fabryczna | Maksymalny | |||||||||
| F05 | QMB9 | 65 | 35 | 50 | 4-m6 | 28 | 40 | 3 | 3 | |
| F07 | QMB9 QMB15 QMB25 | 90 | 55 | 70 | 4-m8 | / | 28 | 40 | 3 | 3 |
| F10 | QMB25 | 125 | 70 | 102 | 4-m10 | / | 28 | 40 | 3 | 3 |
Uwaga: QMB9/15/25 są standardowe wyposażone w F07, zapewniając pozytywną kompatybilność i bezproblemową integrację dla twoich potrzeb. 3
