Przegląd

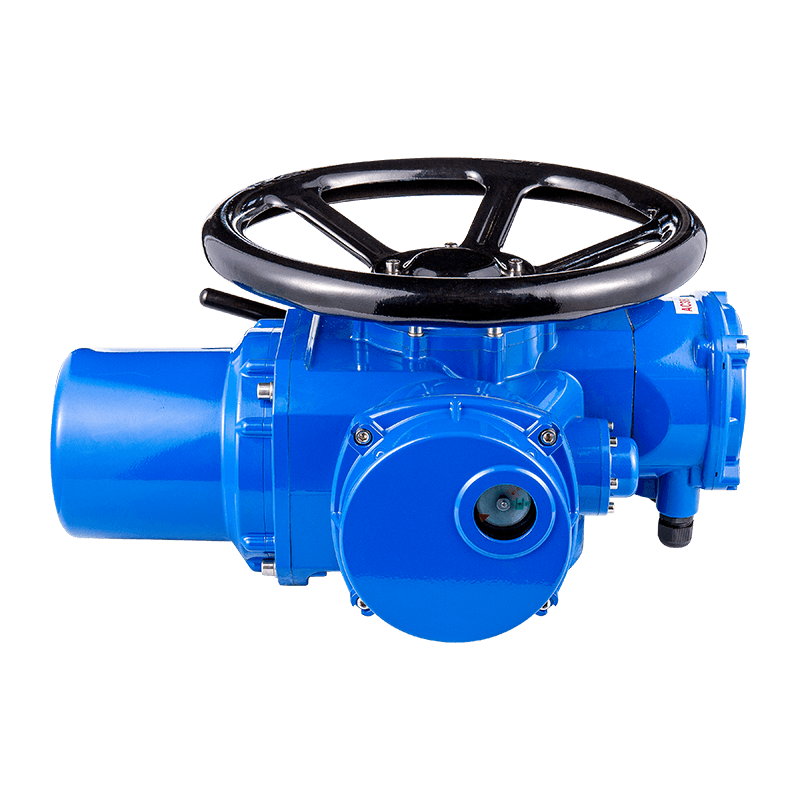

Multi-Turn Valve Electric Sital z serii ZL to ulepszona i doskonała struktura oparta na oryginalnycH dojrzałycH produktach, z zoptymalizowaną wydajnością ochrony i kluczowymi elementami. Jest to urządzenie do jazdy, które realizuje inteligentne otwarcie, zamykanie i regulację kontroli zaworów. Ta seria siłowników ma charakterystykę pełnych funkcji, niezawodną wydajność, zaawansowany system sterowania, mały rozmiar, lekki, łatwy użycie i konserwacja itp.
Siłowniki serii ZL są odpowiednie do zaworów z liniowym ruchem części otwierających i zamykania, takich jak zawory Bramkowe, zawory zatrzymujące, zawory przepony, zawory tłoka, zawory przechwytujące, Bramy śluzy itp. Można je stosować do wzrostu zaworów łodygowych i ukrytych zaworów macierzystych . Po dopasowaniu do pudełek turbinowych mogą być używane do zaworów kulowych, zaworów motylkowych i amortyzatorów itp. Mogą wykonywać lokalną kontrolę, zdalne sterowanie i automatyczną kontrolę zaworów i są szeroko stosowane w branżach, takich jak elektryczność, metaluria, ropa naftowa, chemikalia, chemikalia Przemysł, farmaceutyki, usługi wodne i nawadnianie rolnicze.
Klasyfikacja
Typ podstawowy, inteligentny typ, podstawowy typ, odporny na eksplozję, inteligentny typ.
Środowisko pracy i główne warunki techniczne
(1) zasilacz: trójfazowy AC380V, 50 Hz;
Opcjonalny zasilacz: trójfazowy AC400V, 415 V, 660 V (50 Hz, 60 Hz)
Jednofazowe AC220V, 110 V (50 Hz, 60 Hz)
DC24V, 48V, 84 V.
(2) temperatura otoczenia: -20 ℃ ~ 60 ℃; Opcjonalna temperatura: -40 ℃ ~ 70 ℃
(3) wilgotność względna: nie więcej niż 95% (w 25 ° C)
(4) Środowisko pracy: zwykły typ jest używany w miejscach bez łatwopalnych, wybuchowych i wysoce żrących mediów; Typ FlameProof (exdiibt4) jest używany w środowiskach IIA,
Wybuchowe mieszanki gazu klasy IIB, grupy T1-T4
(5) Poziom ochrony: IP65, IP67 (IP68 dla specjalnego zamówienia)
(6) Silnik ma krótkoterminowy typ obowiązku: Znany czas pracy wynosi 10 minut (15-30 minut dla specjalnych zamówień) i izolacji klasy F.
)
(8) Główne cechy funkcjonalne inteligentnych siłowników elektrycznych
Projekt mechatroniczny, mały rozmiar i lekki
Przyjmuje cyfrowy zintegrowany układ, z potężnymi funkcjami i wysoką precyzją.
Dzięki nieinwazyjnemu projektowi ustawienie parametrów i debugowanie można wykonać za pomocą gałek lub zdalnego sterowania w podczerwieni bez otwierania pokrywy pudełkowej. Operacja jest prosta i szybka, a uszczelnienie jest wyższe.
Przemieszczenie skoku przyjmuje absolutny enkoder, pozycja zaworu nie zostanie utracona, zdolność przeciw interferencji jest silna, dokładność jest wyższa, a żywotność serwisowa jest długa.
Podtytuł LCD są dostępne w języku chińskim lub angielskim.
Ma takie funkcje, jak ochrona ograniczenia podróży, ochrona obrotowa, alarm przeciągający, ochrona przed przegrzaniem, ochrona przed awarią sygnału, ochrona utraty fazy mocy oraz identyfikacja i korekta sekwencji automatycznej sekwencji fazowej.
Typy inteligentne obejmują inteligentny typ przełącznika, inteligentny typ regulacji i zaawansowany typ inteligentny.
(9) Sygnał wejściowy typu inteligentnego typu przełącznika: 24 VDC lub sygnał poziomu.
Sygnał wyjściowy: wyjście przekaźnika, pojemność znamionowa kontaktowa: 5a, 250VAC, 5A, 30VDC.
Pozycja wyjściowa Sygnał analogowy: 4-20MA
Inteligentna regulacja analogowa sygnał wejściowy: 4-20MA
Sygnał wyjściowy analogowy: 4-20MA
Sygnał wejściowy przełącznika: 24 VDC lub sygnał poziomu.
Sygnał wyjściowy przełączania: wyjście przekaźnika, pojemność znamionowa kontaktowa: 5a, 250VAC, 5A, 30VDC.
Błąd podstawowy: ≤1
Zaawansowany typ inteligentny może obsługiwać ochronę nadpisania awaryjnego ESD, komunikację autobusową, Bluetooth, sterowanie bezprzewodową i inne funkcje.
Specyfikacje modelu i parametry wydajności
Model | Nominalny moment obrotowy nm | Prędkość wyjściowa r/min | Wał wyjściowy Ustawienie liczby obrotów (zakręty) | Motor (KW) | Ręczny współczynnik prędkości | Maksymalna średnica łodygi (mm) | Waga odniesienia (kg) |
ZL5 | 50 | 18 | 180 | 0.12 | 1: 1 | 30 | 20 |
ZL10 | 100 | 18 | 180 | 0.18 | 1: 1 | 30 | 20 |
Dwadzieścia cztery | 180 | 0.25 | 1: 1 | 30 | 20 | ||
36 | 180 | 0.37 | 1: 1 | 30 | 20 | ||
48 | 180 | 0.55 | 1: 1 | 30 | 20 | ||
ZL15 | 150 | 18 | 180 | 0.25 | 1: 1 | 30 | 20 |
Dwadzieścia cztery | 180 | 0.37 | 1: 1 | 30 | 20 | ||
36 | 180 | 0.55 | 1: 1 | 30 | 20 | ||
48 | 180 | 0.75 | 1: 1 | 30 | 20 | ||
ZL20 | 200 | 18 | 180 | 0.37 | 1: 1 | 40 | 29 |
Dwadzieścia cztery | 180 | 0.55 | 1: 1 | 40 | 30 | ||
36 | 180 | 0.75 | 1: 1 | 40 | 34 | ||
48 | 180 | 1.1 | 1: 1 | 40 | 35 | ||
ZL30 | 300 | 18 | 180 | 0.55 | 1: 1 | 40 | 30 |
Dwadzieścia cztery | 180 | 0.75 | 1: 1 | 40 | 34 | ||
36 | 180 | 1.1 | 1: 1 | 40 | 35 | ||
48 | 180 | 1.5 | 1: 1 | 40 | 35 | ||
ZL45 | 450 | 18 | 1300 | 0.75 | 1: 1 | 50 | 45 |
Dwadzieścia cztery | 1300 | 1.1 | 1: 1 | 50 | 45 | ||
36 | 1300 | 1.5 | 1: 1 | 50 | 45 | ||
48 | 1300 | 2.2 | 1: 1 | 50 | 45 | ||
ZL60 | 600 | 18 | 1300 | 1.1 | 1: 1 | 50 | 45 |
Dwadzieścia cztery | 1300 | 1.5 | 1: 1 | 50 | 45 | ||
36 | 1300 | 2.2 | 1: 1 | 50 | 45 | ||
48 | 1300 | 3 | 1: 1 | 50 | 45 | ||
ZL90 | 900 | 18 | 5500 | 1.5 | 1: 4 | 60 | 62 |
Dwadzieścia cztery | 5500 | 2.2 | 1: 4 | 60 | 62 | ||
36 | 5500 | 3 | 1: 4 | 60 | 62 | ||
48 | 5500 | 4 | 1: 4 | 60 | 62 | ||
ZL120 | 1200 | 18 | 5500 | 2.2 | 1: 4 | 60 | 63 |
Dwadzieścia cztery | 5500 | 3 | 1: 4 | 60 | 63 | ||
36 | 5500 | 4 | 1: 4 | 60 | 63 | ||
48 | 5500 | 5 | 1: 4 | 60 | 63 |
Uwaga: Powyższe parametry służą do normalnego zasilania. Jeśli masz specjalne wymagania, należy je wskazać podczas zamawiania.
Wymiary siłownika elektrycznego ZL
Model | L | L1 | H | H1 | F | F Inteligentne | D |
ZL 05-15 | 430 | 252 | 230 | 97 | 159 | 227 | 298 |
ZL 20-30 | 443 | 252 | 250 | 97 | 159 | 227 | 298 |
ZL 45-60 | 520 | 330 | 300 | 150 | 250 | 318 | 395 |
ZL 90-120 | 670 | 460 | 430 | 270 | 450 | 518 | 550 |
Struktura kołnierza i wymiary połączenia
Wymiary interfejsu siłownika ZL (typ momentu obrotowego)
Model siłownika | Model kołnierza | Szczegóły wielkości interfejsu wyjściowego siłownika (Typ momentu obrotowego JB 292 0) | ||||||||||
D | D1 | D2 | D1 | D2 | Nd | b | Kierunek otworu śrubowego | h | H1 | H2 | ||
Z L 05 Z L 10 Z L 15 | 2 ⅰ | 115 | 95 | 75 | 26 | 39 | 4-m8 | 20 | 45 ° | 6 | 2 | 5 |
2 | 145 | 120 | 90 | 30 | 45 | 4-m10 | 20 | 45 ° | 8 | 2 | 5 | |
ZL20 ZL30 | 3 ⅰ | 145 | 120 | 90 | 30 | 45 | 4-m10 | 20 | 45 ° | 8 | 2 | 5 |
3 | 185 | 160 | 125 | 42 | 58 | 4-m12 | 20 | 45 ° | 10 | 2 | 5 | |
Z L 45 Z L 60 | 4 | 225 | 195 | 150 | 52 | 68 | 4-m16 | 27 | 45 ° | 12 | 2 | 5 |
Z L 90 Z L 120 | 5 ⅰ | 225 | 195 | 150 | 52 | 68 | 4-m16 | 27 | 45 ° | 12 | 2 | 5 |
5 | 275 | 235 | 180 | 62 | 80 | 4-m20 | 40 | 45 ° | 14 | 2 | 5 |
ZL Wymiary interfejsu siłownika (typ ciągu)
Model siłownika | Model kołnierza | Szczegóły wielkości interfejsu wyjściowego siłownika (Typ ciągu GB12222) | ||||||||
D | D1 | D2 | D1 Trapezoidalny wątek (maks.) | Nd | b | Kierunek otworu śrubowego | h | L | ||
ZL05 / ZL10 / Z15 ZL10 Z L 15 | F10 | 125 | 102 | 70 | Tr28 | 4-m10 | 16 | 45 ° | 3 | 40 |
ZL20 / ZL30 | F14 | 175 | 140 | 100 | Tr36 | 4-m16 | 25 | 45 ° | 4 | 55 |
ZL45 / ZL60 | F16 | 210 | 165 | 130 | TR44 | 4-m20 | 35 | 45 ° | 5 | 70 |
ZL90 / ZL120 | F25 | 300 | 254 | 200 | Tr60 | 8-m16 | 30 | 22,5 ° | 4 | 90 |
