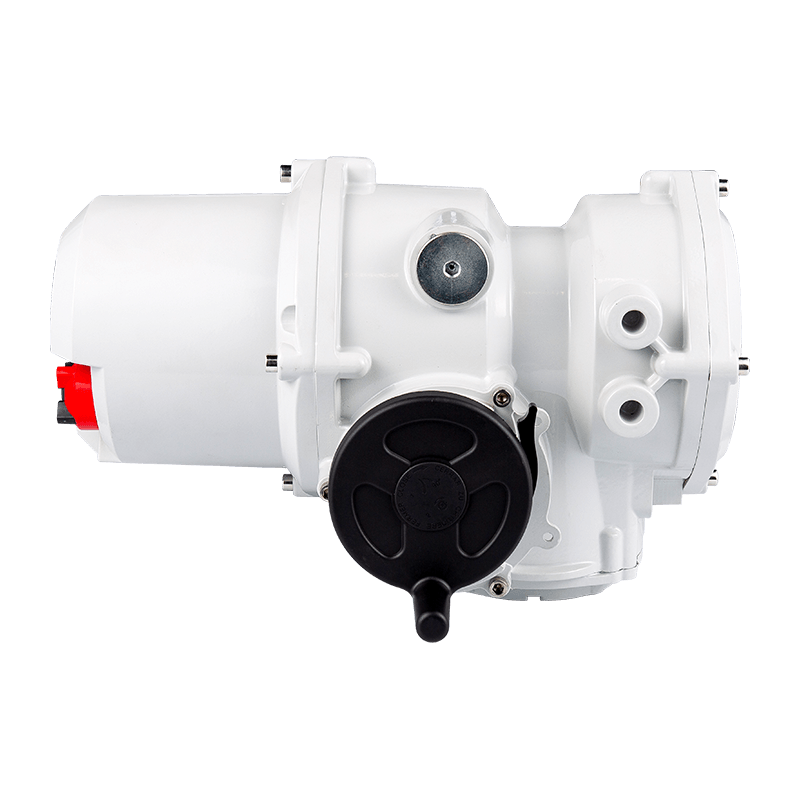

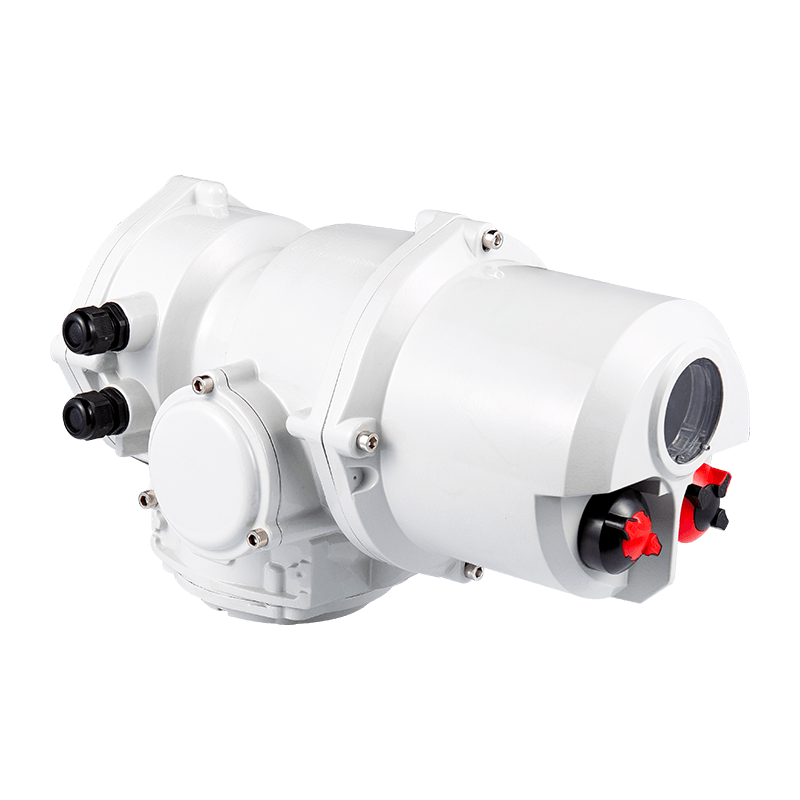

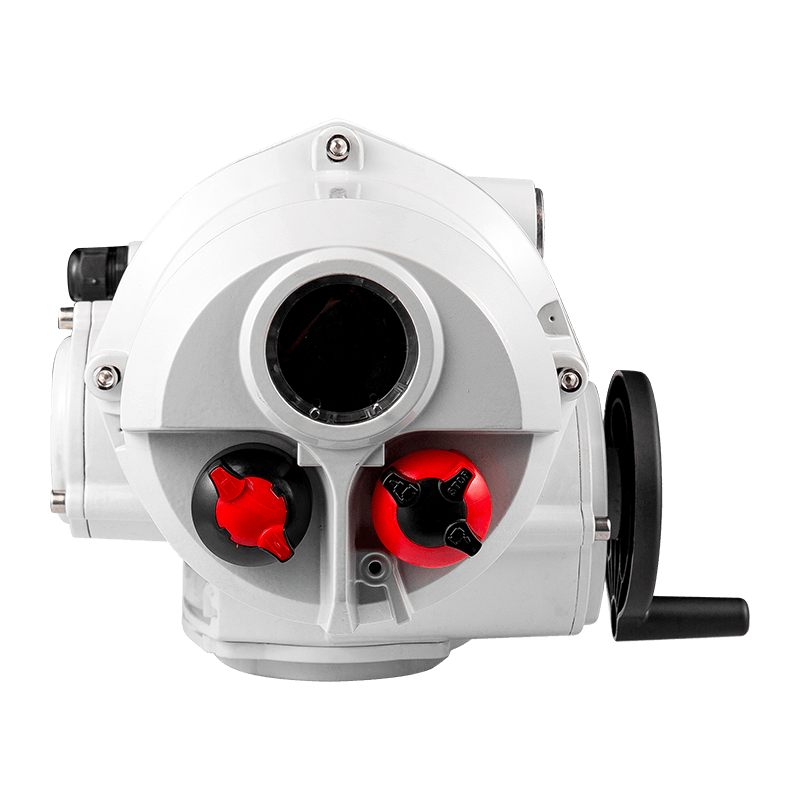

AKQ, AKQM Częściowy siłownik obrotowy 100 nm-500 nm moDele
◆ Struktura jest solidna i przyjmuje podwójne uszczelnienie, które może skutecznie zapobiegać wody i kurzu podczas okablowania na miejscu (IP67/IP68-2M, 48 godzin)
◆ Bezpośrednia podróż kątowa
◆ Trójfazowe, jednofazowe i DC Siłowniki zasilające
◆ mikran wyświetlania tekstu wielu języków do wyświetlania statusu i ustawień
◆ Wbudowany rejestrator danych jako funkcja standardowa
◆ Wykonaj lokalną i zdalną analizę siłowników
◆ Prosty, łatwy do kontrolowania i wskazanie funkcji
◆ Prosty moment obrotowy i kontrola pozycji w celu zwiększenia niezawodności
◆ Kompleksowa kontrola i elastyczność wskazania
◆ Wodoodporne lub odporne na eksplozję specyfikacje są dostępne do wyboru
◆ Bezpośredni zakres wyjściowy momentu obrotowego 50 nm (37IBF TT) -500 nm (370IBF FT)
AKQ Trójfazowe dane dotyczące wydajności typu przełącznika
| Model | Prędkość (RPM) | Moment obrotowy (N.M) | Napięcie zasilania (v) | Numer fazy mocy (pH) | Częstotliwość (HZ) | Motor (KW) | Prąd znamionowy (a) | System roboczy | Waga (kg) |
| AKQ250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 min) | 23 |
| AKQ500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 min) | 23 |
| AKQ1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 min) | 37 |
| AKQ2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S2 (15 min) | 37 |
Dane dotyczące wydajności AKQS jednofazowego siłownika typu przełącznika
| Model | Prędkość (RPM) | Moment obrotowy (N.M) | Napięcie zasilania (v) | Numer fazy mocy (pH) | Częstotliwość (HZ) | Motor (KW) | Prąd znamionowy (a) | System roboczy | Waga (kg) |
| AKQ250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 min) | 23 |
| AKQ500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 min) | 23 |
| AKQ1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 min) | 37 |
| AKQ2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S2 (10 min) | 37 |
Dane dotyczące wydajności AKQM trójfazowego siłownika regulacyjnego
| Model | Prędkość (RPM) | Moment obrotowy (N.M) | Napięcie zasilania (v) | Numer fazy mocy (pH) | Częstotliwość (HZ) | Motor (KW) | Prąd znamionowy (a) | System roboczy | Waga (kg) |
| AKQM250 | 1 | 250 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM500 | 0.5 | 500 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 23 |
| AKQM1000 | 1 | 1000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
| AKQM2000 | 0.5 | 2000 | 380 | 3 | 50 | 0.04 | 0.57 | S4 (30%) | 37 |
Dane dotyczące wydajności jednofazowej AKQSM
| Model | Prędkość (RPM) | Moment obrotowy (N.M) | Napięcie zasilania (v) | Numer fazy mocy (pH) | Częstotliwość (HZ) | Motor (KW) | Prąd znamionowy (a) | System roboczy | Waga (kg) |
| AKQSM250 | 1 | 250 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM500 | 0.5 | 500 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 23 |
| AKQSM1000 | 1 | 1000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |
| AKQSM2000 | 0.5 | 2000 | 220 | 1 | 50 | 0.04 | 1.14 | S4 (30%) | 37 |

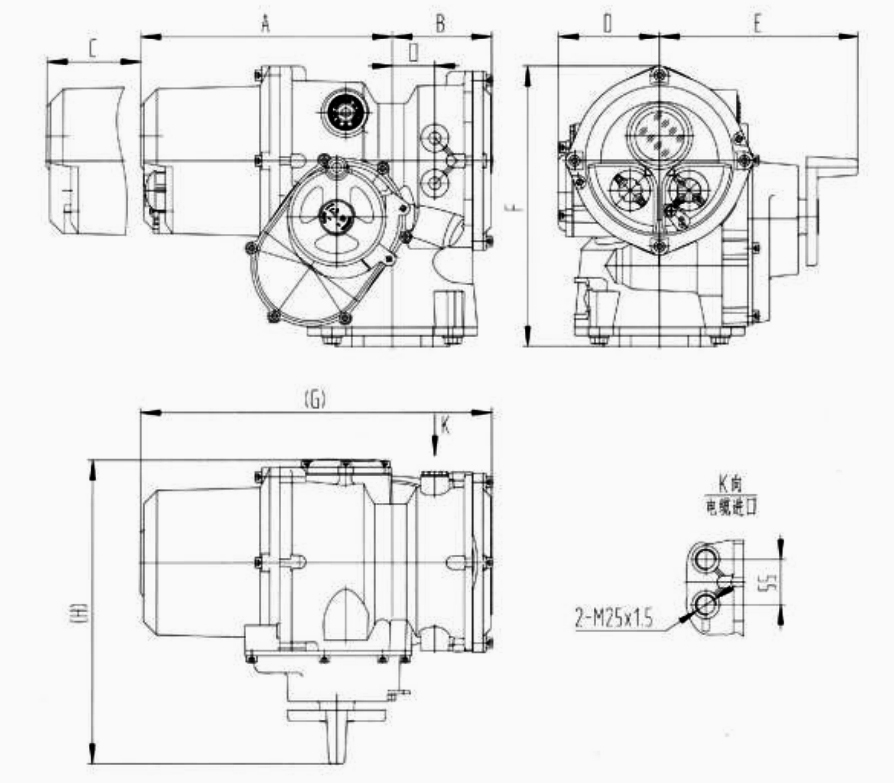

AKQ Częściowy obrotowy inteligentny siłownik zewnętrzny
| Parametry siłownika \ Specyfikacje siłownika | A | B | C | D | mi | F | (G) | (H) | (I) |
| AKQ125-500 | 306 | 124 | 160 | 135.5 | 202.5 | 277 | 430 | 338 | 54 |
| AKQ600-2000 | 308 | 121.5 | 160 | 123.5 | 245 | 340 | 428.5 | 368.5 | 52 |

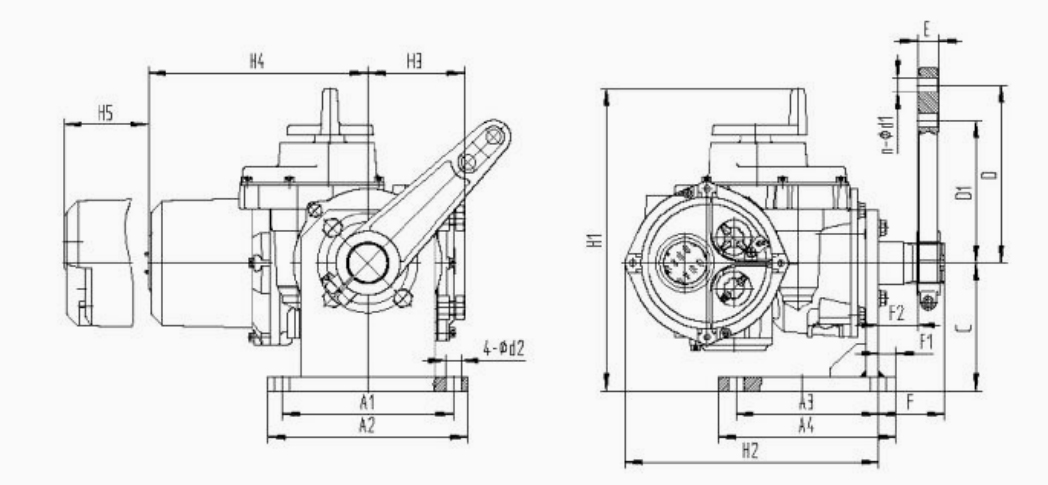

AKQ DJ Zarys i Wymiary połączenia typu podstawowego częściowego siłownika obrotowego
| Parametry siłownika \ Specyfikacje siłownika | A1 | A2 | A3 | A4 | C | D1 | D | E | F | F1 | F2 | H1 | H2 | H3 | H4 | H5 | N-φD1 | 4-φD2 |
| AKQ DJ1 | 240 | 280 | 180 | 220 | 180 | 100 | 100 | 22 | 68.5 | 20 | 17.5 | 382 | 288 | 124 | 306 | 160 | 18 | 17.5 |
| AKQ DJ2 | 240 | 280 | 200 | 250 | 180 | 200 | 250 | 30 | 93 | 25 | 55 | 425 | 356 | 136 | 308 | 160 | 2-Mφ20 | 22 |

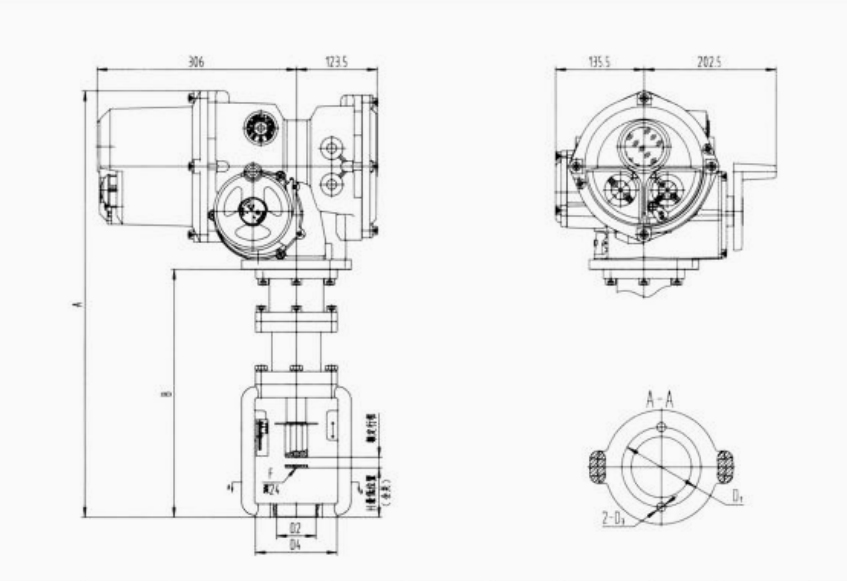

AKQML Wymiary struktury siłownika liniowego
| Model | Obciążenie znamionowe N | Oceniona podróż mm | Prędkość znamionowa MM/s | Otwór na połączeniu z zaworem F | Połączenie kołnierza D1 | Kołnierz wewnętrzny otwór D2 | Dziura kołnierza D3 | Łączenie kołnierza zaworu D4 | A | B | H |
| AKQML-64/2710 | 6400 | 10 | 0.27 | M8 × 1,25 | φ80 | φ60D11 | 2-φ11 | φ125 | 649 | 377 | 81 |
| AKQML-64/2716 | 16 | 0.27 | 75 |
Rozmiar kołnierza siłownika AKQ
| Parametry siłownika \ Specyfikacje siłownika | D | D1 | N | d | T | d1 | |
| AKQ125-500 | F05 | φ50 | φ38 | 20 | φ25 | φ50 | M6 |
| F07 | φ70 | φ55 | 30 | φ35 | φ70 | M8 | |
| F10 | φ102 | φ69 | 30 | φ42 | φ102 | M10 | |
| AKQ600-1000 | F12 | φ125 | φ98 | 50 | φ65 | φ125 | M12 |
| F14 | φ140 | φ98 | 50 | φ65 | φ140 | M16 | |
