Skrzynia biegów serii reklamowych

Uzyskaj wycenę

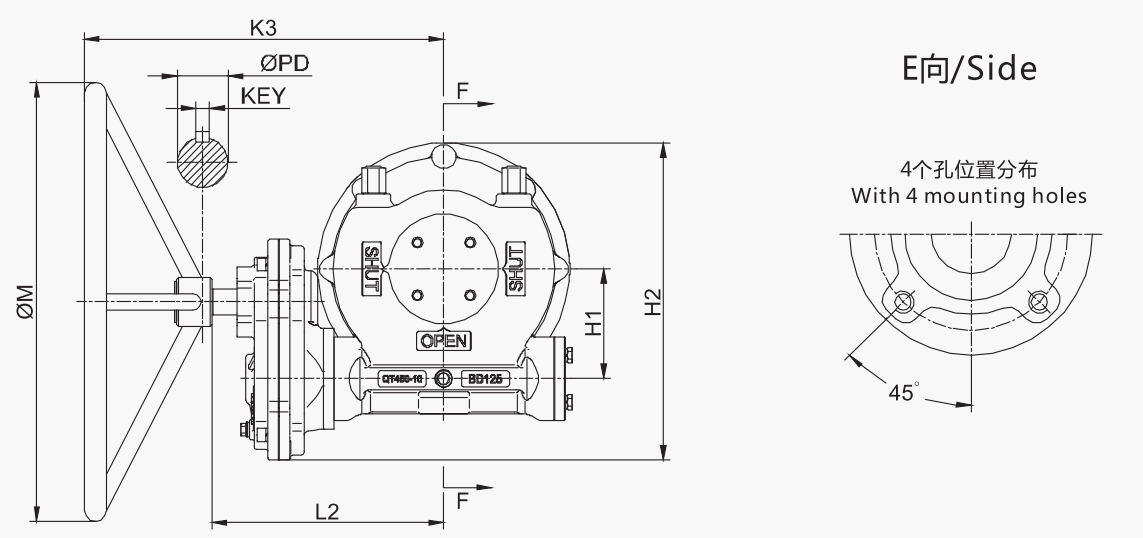

Typ	Para./model	Parametry techniczne								Część podstawowa					Część zewnętrzna							Ręka koło
		Standard kołnierz Acc.iso521	Fakultatywny Montowanie Acc.iso521	Fakultatywny Stosunek	Wejście Nm	Ocena Wyjście Nm	MAMA ± 10%	Max.bore dia. mm	Waga Kg	D1	P.C.D		D3	H0	H1	H2	K	K3	L2	Pd	Klawisz	Ręka koło
		Standard kołnierz Acc.iso521	Fakultatywny Montowanie Acc.iso521	Fakultatywny Stosunek	Wejście Nm	Ocena Wyjście Nm	MAMA ± 10%	Max.bore dia. mm	Waga Kg	D1	D2	N-H-DP	D3	H0	H1	H2	K	K3	L2	Pd	Klawisz	M
A	AD80	F14	F10-F12	50: 1	126	1800	14.3	50	17	100	140	4-M16-24	175	3	80	217	101	300	153	21	6	400
	AD100	F16	F12-F14	54: 1	156	2500	16	60	27	130	165	4-m20-30	210	3	100	263	112	346	201	28	8	500
	AD125	F20	F16-F25	71: 1	167	3500	21	70	39	140	205	8-M16-24	250	3	125	316	117	398	218	28	8	600
	AD140	F25	F16	66: 1	237	4500	19	90	48	200	254	8-M16-24	300	4	140	368	133	430	250	32	10	700
B	AD100 M23	F16	F12-F14	130: 1	100	3800	38	60	31	130	165	4-m20-30	210	3	100	284	112	362	233	21	6	450
	AD125 M23	F20	F16-F25	172: 1	115	5800	50	70	43	140	205	8-M16-24	250	3	125	336	117	380	250	21	6	500
	AD140 M24	F25	F16	225: 1	135	8500	63	90	63	200	254	8-M16-24	300	4	140	397	133	438	238	21	6	600
	AD160 M25	F30	F25	318: 1	120	11000	92	105	87	230	298	8-m20-30	350	4	160	421	153	465	285	21	6	600
C	AD140 M30	F25	F16	500: 1	70	9000	130	90	75	200	254	8-M16-24	300	4	140	405	133	450	290	28	8	500
	AD160 M31	F30	F25	383: 1	140	14000	103	105	110	230	298	8-m20-30	350	4	160	459	153	562	382	28	8	600
	AD160 M31	F30	F25	519: 1	100	14000	140	105	110	230	298	8-m20-30	350	4	160	459	153	562	382	28	8	600
	AD180 M31	F30	F25	433: 1	165	18000	108	105	136	230	298	8-m20-30	350	4	180	494	163	569	390	28	8	600
	AD180 M31	F30	F25	588: 1	122	18000	147	105	136	230	298	8-m20-30	350	4	180	494	163	569	390	28	8	600
	AD200 M32	F35	F25-F30	581: 1	164	25000	153	120	169	260	356	8-M30-45	415	4	200	552	189	589	409	28	8	600
	AD200 M32	F35	F25-F30	784: 1	122	25000	205	120	169	260	356	8-M30-45	415	4	200	552	189	589	409	28	8	600
	AD225 M32	F35	F25-F30	666: 1	205	36000	176	140	196	260	356	8-M30-45	415	5	225	619	195	604	422	28	8	700
	AD225 M32	F35	F25-F30	896: 1	153	36000	236	140	196	260	356	8-M30-45	415	5	225	619	195	604	422	28	8	700
	AD250 M33	F40	F30-F35	856: 1	210	48000	229	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	AD250 M33	F40	F30-F35	1287	140	48000	344	165	264	300	406	8-M36-54	475	5	250	669	206	641	461	28	8	700
	AD280 M33	F40	F30-F35	969: 1	245	60000	247	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	AD280 M33	F40	F30-F35	1457: 1	162	60000	372	165	300	300	406	8-M36-54	475	5	280	729	213	701	481	28	8	800
	AD315 M34	F48	F35-F40	1278: 1	236	80080	339	190	490	370	483	12-M36-54	560	5	315	835	246	776	556	45	14	800
	AD315 M34	F48	F35-F40	2044: 1	148	80000	542	190	490	370	483	12-M36-54	560	5	315	835	246	776	556	45	14	800
	AD355 M34	F48	F35-F40	1447: 1	275	100000	368	190	535	370	483	12-M36-54	560	5	355	910	254	801	581	45	14	900
	AD355 M34	F48	F35-F40	2314: 1	170	100000	589	190	535	370	483	12-M36-54	560	5	355	910	254	801	581	45	14	900
	AD400 V9	F60	F40-F48	1395: 1	430	150000	351	220	785	470	603	20-M36-54	686	5	400	1002	290	844	624	45	14	900
D	AD225 M32 1S04	F35	F25-F30	1752: 1	92	36000	393	140	210	260	356	8-M30-45	415	5	225	619	195	681	518	28	8	600
	AD250 M33 1S04	F40	F30-F35	2251: 1	95	48000	510	165	277	300	406	8-M36-54	475	5	250	669	206	719	528	28	8	600
	AD280 M33 1S04	F40	F30-F35	2548: 1	110	60000	552	165	313	300	406	8-M36-54	475	5	280	729	213	739	558	28	8	600
	AD315 M34 1S04	F48	F35-F40	3361: 1	106	80000	756	190	503	370	483	12-M36-54	560	5	315	835	246	832	632	28	8	600
	AD355 M34 1S04	F48	F35-F40	3806: 1	117	100000	858	190	548	370	483	12-M36-54	560	5	355	910	254	857	657	28	8	700
	AD400 V9 1S05	F60	F40-F48	4185: 1	170	150000	892	220	805	470	603	20-M36-54	686	5	410	1002	290	948	718	28	8	800

Jeden etap

B Podwójne etapy

C Podwójne etapy

D wielostopniowe

Wprowadzenie produktu

Istnieją 3 serie w niepełnym zakręcie, w tym seria reklam, seria KB (GB) i seria WL. Głównym materiałem korpusu może być żelazo plastyczne, odlewana stal itp. Kołnierz montażowy ma rozmiar 1S05211 od F07 do F60. Torque do 250000 nm.

Aplikacja

Skrzynki odpowiednie do zaworu kulowego, zaworu motyla, zaworu wtyczki i innych 90 -stopniowych urządzeń obrotowych. Serwowanie wody, oleju, gazu, chemikaliów, mocy i ogólnego induktrialapplication.

Charakterystyczny

Produkt zaprojektowany do aplikacji manualnych i zmotoryzowanych. Może również dostarczać urządzenie blokujące i koło łańcucha. Kołnierz motorowy zgodnie z LS0 5210 lub JB2900;
Standardowe materiały do ciała to żelazo plastyczna i stal węglowa. Spersonalizowana stal w niskiej temperaturze lub stal nierdzewna jest opcjonalna;
AmbientTemperature: -20C do 120'C i można go również dostosować do środowiska o niskiej temperaturze, takich jak -30'C, -40 '℃, -59'C itp.;
Standardowy stopień ochrony to LP65 i LP67, LP68CAN są dostosowane.

Opis modelu

Seria reklamowa
Numer reklamy: pojedynczy etap, taki jak AD100;
Numer reklamy M Numer: podwójne etapy, „M” to kod redukcyjny, taki jak AD140 M24;
Numer reklamy G Numberl: odnosi się do zakopanego pudełka na przewód robaków „G” to kod wprowadzający, taki jak AD100 G01:
Numer modelu rozpoczął się od „D” dla skrzyni biegów z motoryzowaną aplikacją, taką jak DAD100.

Seria KB
Numer KB: pojedynczy etap, taki jak KB-02
KB-Dumber-S/SD: Podwójny etap, „S”/„SD” to kody reduktorów, takie jak KB-04-1S, KB-04-1SD..etc
Numer KB G/ lub KB Numer-SD G/ V: Typ zakopanego, G/ IS Kod dla reduktora wejściowego, takiego jak KB-02 VS10, KB-05-1SD G02.
Numer modelu rozpoczął się od „D” dla skrzyni biegów z motoryzowaną aplikacją, taką jak DKB-02.

Funkcje serii

Seria reklamowa
Pełna gama przewracania przewodów z przewodem przewrotnym odpowiednim do wymagania ręcznego i zmotoryzowanego zastosowania. Dolna wymiana kołnierza jest wygodna, bardziej kompletna rozmiar kołnierza, lepiej pasujące zawory,
Materiał produktu to żelazo plastyczne z precyzyjnym odlewem;
Standard wodoodpornej oceny może osiągnąć LP67, a LP68CAN można dostosować.
Temperatura otoczenia: -20'C do 120 ° C;
Bush STEM jest dostępny, aby lepiej pasować do łodygi zaworu i bardziej przekonujący.
Skrzynki z samookaleczeniem, używając zwężającego się łożyska rolki, co sprawia, że skrzynia biegów jest bardziej elastyczna i wydajna.

Seria KB
Pełna gama przewracania przewodów z przewodem przewrotnym odpowiednim do wymagających zastosowań manualnych i zmotoryzowanych.
Główne materiały to stal węglowa, żelazo plastyczne i stal o niskiej temperaturze, stal nierdzewna są opcjonalne;
Wodoodporne GradelP65 i LP67, LP68can można dostosować;
Temperatura otoczenia: -20'C do 120 'c, ale -30'C, -40'C, -59' i inne niskie temperatury są opcjonalne;
Bush STEM jest dostępny, aby lepiej pasować do łodygi zaworu i wygodniej;
Skrzynie z biegami z samookaleczeniem, używając zwężających się łożyska wałków, co sprawia, że skrzynia biegów jest bardziej elastyczna i wydajna.

Seria WL
Worm i wałek koła ręcznego są podzielone, a konstrukcja jest twarda, kompaktowa i piękna w projektowaniu, odpowiednia do ręcznego zastosowania:
Ta seria typu dzielonego robaka, kompaktowa konstrukcja struktury, odmiana kołnierza, lepsza pasująca zawór;
Materiał: żelazo plastyczne;
Skrzynia biegów z urządzeniem blokującym;
Wodoodporna ocena może osiągnąć LP65, a LP67 można dostosować:
Skrzynki z przekładnią z samokontrolem, używając łożyska, co sprawia, że skrzynia biegów jest bardziej elastyczna i wydajna.
