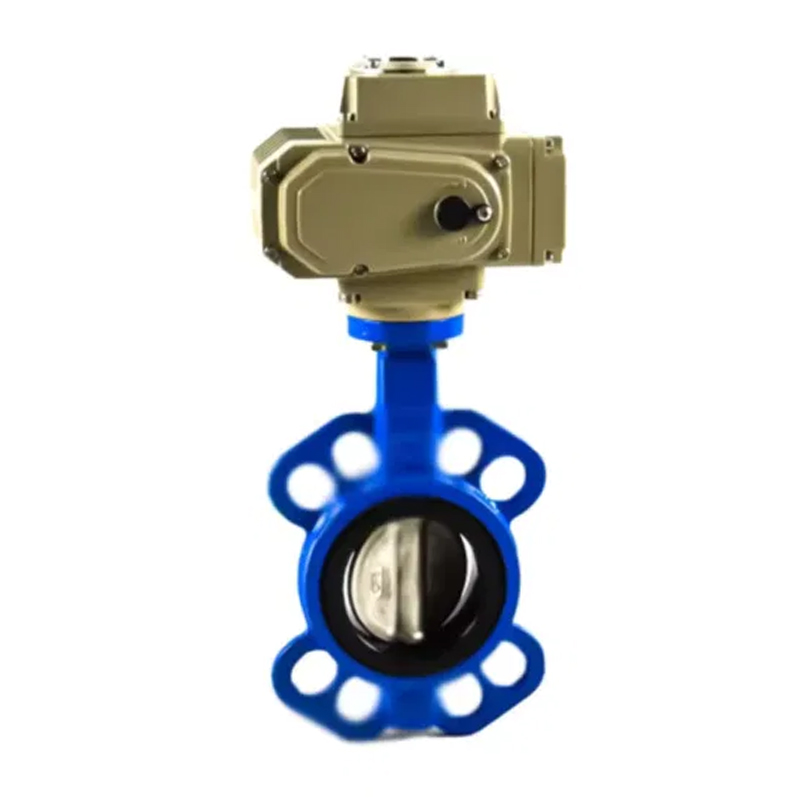

Specyfikacje modelu i główne parametry wydajności
| Model | Moment wyjściowy (N.M) | Maksymalna średnica łodygi (mm) | Ręczny współczynnik prędkości | Prędkość wyjściowa (r/min) | Waga odniesienia (kg) | ||||||||||
| 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||||||
| Motor (K W) | |||||||||||||||
| Q10 | 100 | 28 | 88 | 0.03 | 0.06 | 0.09 | 0.09 | 0.18 | 0.18 | 30 | |||||
| Q20 | 200 | 28 | 88 | 0.06 | 0.09 | 0.12 | 0.12 | 0.25 | 0.25 | 30 | |||||
| P30 | 300 | 28 | 88 | 0.06 | 0.12 | 0.18 | 0.18 | 0.37 | 0.37 | 35 | |||||
| Q40 | 400 | 28 | 88 | 0.09 | 0.18 | 0.25 | 0.25 | - | - | 38 | |||||
| Q60 | 600 | 42 | 74 | 0.18 | 0.18 | 0.25 | 0.25 | 0.55 | 0.55 | 65 | |||||
| Q90 | 900 | 42 | 74 | 0.18 | 0.25 | 0.37 | 0.37 | 0.75 | 0.75 | 70 | |||||
| Q120 | 1200 | 42 | 74 | 0.18 | 0.37 | 0.55 | 0.55 | 1.1 | 1.1 | 75 | |||||
| Q200 | 2000 | 60 | 67 | 0.37 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
| Q250 | 2500 | 60 | 67 | 0.55 | 0.55 | 0.75 | 1.1 | - | - | 100 | |||||
| P300 | 3000 | 60 | 67 | 0.55 | 0.75 | 1.1 | - | - | - | 100 | |||||
| Q400 | 4000 | 60 | 67 | 0.55 | 0.75 | - | - | - | - | 100 | |||||
| Q500 | 5000 | 60 | 67 | 0.75 | 1.1 | - | - | - | - | 105 | |||||
Uwaga: z _ jest przeznaczone do regularnego dostaw
Wygląd i wymiary
| Model | B1 | B2 | H1 | H2 | L | L1 | φd |
| Q10-40 | 210 | 100 | 230 | 390 | 480 | 260 | 200 |
| Q10 ~ 40B | 315 | 100 | 265 | 445 | 530 | 310 | 200 |
| Q60 ~ 120 | 255 | 145 | 295 | 455 | 550 | 325 | 75 |
| Q60 ~ 120B | 360 | 145 | 340 | 510 | 585 | 365 | 375 |
| Q200 ~ 500 | 285 | 180 | 315 | 460 | 665 | 390 | 510 |
| Q200 ~ 500B | 390 | 180 | 350 | 495 | 665 | 390 | 510 |
Uwaga: QB jest typem FlameProof (zwykły typ płomienia, integralny typ płomienia)
H1 to zwykły typ (zwykły typ zewnętrzny, zwykły typ odporny na eksplozję)
H2 to cały typ ciała (cały typ zewnętrzny, cały typ odporny na eksplozję)
ScHematyczny schemat struktury kołnierza obrotowego typu Q
Rozmiar połączenia
| Numer kołnierza | Model instalacji elektrycznej | D1 | D2 (F8) | D3 | N-D4 | D7 | H | h | H1 | |
| Produkcja fabryczna | Maksymalny | |||||||||
| F05 | Q10 | 65 | 35 | 50 | 4-m6 | / | 22 | 40 | 3 | 3 |
| F07 | Q20 | 90 | 55 | 70 | 4-m8 | / | 28 | 45 | 3 | 3 |
| F10 | Q30 | 125 | 70 | 102 | 4-m10 | / | 28 | 45 | 3 | 3 |
| Q40 | ||||||||||
| Q60 | / | 42 | 65 | |||||||
| F12 | Q90 | 150 | 85 | 125 | 4-m12 | / | 42 | 65 | 3 | 3 |
| F14 | Q120 | 175 | 100 | 40 | 4-m16 | / | 42 | 65 | 3 | 3 |
| Q200 | 60 Klucz 18 | 60 | 80 | 2 | ||||||
| Q250 | ||||||||||
| F16 | Q300 | 210 | 130 | 165 | 4-m20 | 60 Klucz 18 | 60 | 80 | 3 | 2 |
| Q400 | ||||||||||
| Q500 | ||||||||||
| F25 | Q500 | 300 | 200 | 254 | 8-m16 | 60 Klucz 18 | 60 | 100 | 3 | 2 |
Uwaga: Rozmiar połączenia można dostosować zgodnie z wymaganiami użytkownika. 3
