. siłowniki elektryczne Na stacjach produkcji gazu ziemnego są stosowane głównie w głównych zaworach kulowych, zaworach drenażowych, zaworach kulowych i komorach zaworów. Odległe nieprawidłowości siłowników stanowi poważne zagrożenie bezpieczeństwa na stacjach produkcji gazu ziemnego, a jego obsługa błędów wymaga różnych metod wykrywania. Analizując zasadę zdalnego sterowania i zdalne nieprawidłowości przyczyny Aukoma Electric Sionecators, są skuteczne rozwiązania i zalecane pomiary.
Stacje produkcji gazu ziemnego i pokoje zaworów stale wprowadzają inteligentne siłowniki elektryczne jako urządzenia do napędu zaworów. Jest to bardzo ważne urządzenie napędowe w systemach kontroli procesów przemysłowych. System jest stosunkowo złożony, obejmujący mechaniczną, energetyczną elektronikę, komunikację i inne dziedziny techniczne. Przekształca sygnały sterowania systemem na wiele obrotów, przemieszczenia kątowe i przemieszczenia liniowe wału wyjściowego, aby napędzać zawór, dzięki oraz nacisk medium i chroń normalne działanie urządzenia w systemie procesu rurociągu i izolację medium podczas konserwacji.
Inteligentne obsługa uszkodzeń siłownika elektrycznego jest złożone i wymagane są różne metody wykrywania, aby dokładnie znaleźć punkt uszkodzenia. Wadliwe zawory elektryczne, szczególnie na stacjach studzienki surowej gazu o wysokiej zawartości siarki, powodują wycieki i pędy rur, utrudniając skuteczne środki ratunkowe na miejscu i powodują niezmierzone straty w życiu i mienia mieszkańców stacji studni, stanowiąc główne Zagrożenie bezpieczeństwa.
1 sytuacja na miejscu
Zgodnie z wymogami zarządzania przepisami technicznymi dotyczącymi obsługi i utrzymania zaworów kulowych, prace konserwacyjne zimowe przeprowadzono na „dwóch zaworach” na stacjach produkcyjnych w obszarze operacji górnictwa i transportu w listopadzie 2020 r. Wymagania biletu do pracy budowlanej współpracują z władzami lokalnymi w celu ukończenia przełączania przepływu procesu rurociągu, oczyszcza i smarowuje zawory, wypełnia płyn czyszczący i spływa ścieki pod nadzorem władz lokalnych. Jednocześnie testowane są siłowniki, a uskoki są obsługiwane na cztery przedmioty, w tym instrukcję obsługi na miejscu, elektryczne, stacja centralna i zdalne sterowanie w pokoju wysyłającym.
2020 r. Pewny obszar operacyjny był ogólnie pod zarządzaniem kopalnią gazu Chongqing. W miejscu produkcji wykorzystano 60 siłowników elektrycznych Aukoma. Podczas testu funkcji zdalnej stwierdzono, że niektóre zawory elektryczne (15% skoku), które zostały zatrzymane przez przełącznik wyboru stanu, zostały przywrócone do stanu zdalnego ze stanu stop w ciągu 30 sekund, a siłownik elektryczny nadal biegał w kierunku kierunku zamykania lub otwierania zaworu.
2 Analiza zasadnicza
2.1 Tryb zdalnego sterowania i funkcje terminalu sterujące
Cztery wspólne metody okablowania zdalnego sterowania dla siłowników serii IK Autok: Conting Control, Otwarcie / zamykanie zaworu, kontrola ESD i kontrola blokowania. Funkcje zacisków wejściowych zdalnego sterowania pokazano w tabeli 1.
Tabela 1 AKTUATOR SICKA IK Seria zdalna funkcja terminalu wejściowego
Numer seryjny | Zdalny termin wejściowy | Funkcjonować |
1 | 4 | 24 V DC Moc Ujemny |
2 | 5 | 24 V DC Zasilanie dodatni terminal |
3 | 25 | Kontrola ESD |
4 | 31 | ESD/ kontrola blokady wspólny terminal |
5 | 33 | Siłownik zamknięty zawór |
6 | 34 | STOP STOP / Hold |
7 | 35 | Siłownik otwiera zawór |
8 | 36 | Siłownik On / Off Valve Common |
9 | 37 | Blokada otwartego zaworu |
10 | 38 | Zamknij blokadę zaworu |
2.2 Zasada pilota

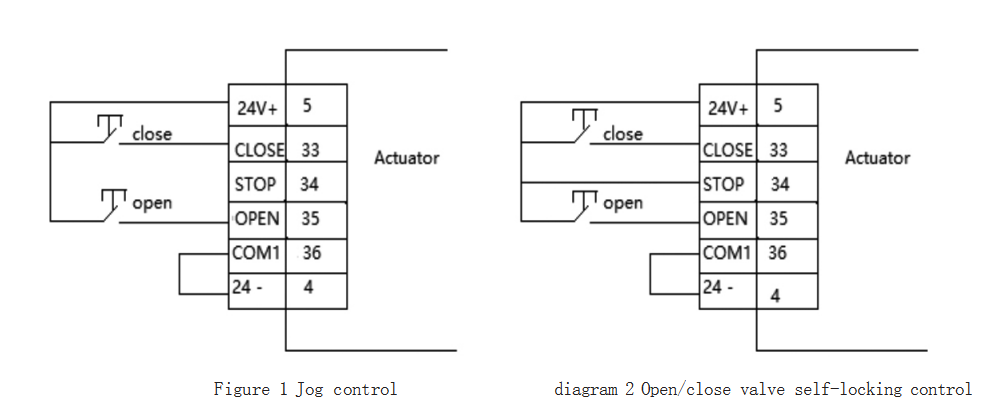

KONTROLA KONTROLA lub BYCZNY: Za pomocą metody okablowania z rysunku 1 parametr samodzielnego sterowania siłownikiem jest ustawiony na „Nieprawidłowy”, terminal siłownika 35 lub 33 odbiera sygnał impulsu DC otwartego / zamykania zaworu i zamykania i Siłownik elektryczny jest przebijany; Otrzymując ciągły sygnał DC zaworu otwartego / zamkniętego, siłownik elektryczny nadal działa, aż zawór będzie w pełni zamknięty lub w pełni otwarty, a siłownik elektryczny zatrzyma się. Parametr samookaleczenia zdalnego sterowania siłownikiem jest ustawiony na „prawidłowy”, terminal siłownika 35 lub 33 odbiera sygnał impulsowy DC zaworu otwartego / zamkniętego, a siłownik elektryczny nadal działa. Stosując metodę okablowania na rysunku 2, parametr samodzielnego samodonapowania siłownika jest ustawiony na „Nieprawidłowy”, terminal siłownika 35 lub 33 odbiera sygnał impulsu DC zaworu otwartego / zamykania, a siłownik elektryczny nadal działa; Parametr samookaleczenia zdalnego sterowania siłownikiem jest ustawiony na „prawidłowy”, terminal siłownika 35 lub 33 odbiera sygnał impulsowy DC zaworu otwartego / zamykania, siłownik elektryczny i odbiera ciągły sygnał prąd Zamknij zawór, siłownik elektryczny nadal działa, aż zawór znajdzie się w pełni zamknięty lub w pełni otwarty, a siłownik elektryczny zatrzymuje się.
ESD Control: Gdy menu „Funkcja terminala 0” jest ustawiona na „ESD”, funkcja ESD siłownika jest poprawna, a terminal SICKATOR 25 jest terminalem kontrolnym ESD. Gdy siłownik odbiera sygnał ESD, działanie siłownika mają trzy kierunki. Należy ustawić parametry siłownika. Gdy jest ustawiony na „utrzymanie pozycji”, siłownik zatrzymuje się na miejscu, a inne sygnały otwierające i zamykające zawory nie mogą kontrolować siłownika. Gdy jest ustawiony na „Zamknij zawór”, siłownik biegnie w kierunku zamknięcia zaworu, a inne sygnały otwierające i zatrzymania zaworu nie mogą kontrolować siłownika. Gdy jest ustawiony na „otwartą zawór”, siłownik biegnie w kierunku otwierania zaworu, a inne sygnały zamknięcia zaworu i zatrzymania nie mogą kontrolować siłownika.
Kontrola blokady: Terminale 37 i 38 powinny być ustawione odpowiednio tak, aby otworzyć i zamknąć zawór, aby funkcja kontroli blokady była skuteczna.
3 miary leczenia
Zgodnie z zasadą kontroli zdalnej i rozwiązywanie problemów z auto-aktywatora, kluczowe punkty
Sprawdź zdalne okablowanie terminalu i ustawienia zdalnego sterowania. Użyj setera zdalnego sterowania, aby sprawdzić parametry ustawienia menu samodzielnego zatrzymywania zdalnego sterowania i wybierz „Nieprawidłowe”. W pomieszczeniu dystrybucji zasilania odłącz zasilanie siłownika, otwórz skrzynkę z połączeniem mocy i obserwuj, że metoda zdalnego sterowania sterownika elektrycznego przyjmuje kontrolę zaworu otwierania / zamykania zaworu, jak pokazano na rycinie 1.
Podsumowując, zdalne okablowanie terminalu siłownika przyjmuje kontrolę jogla otwierającego / zamykającą zawór, a parametr menu zdalnego samodzielnego wykonania wybiera „nieprawidłowe”. W tym trybie sterowania siłownik musi być obsługiwany w sposób ciągły, a zdalne sygnał DC wejściowy musi być ciągły. Przetestuj zawory kulkowe elektryczne za pomocą różnych udarów i użyj multimetrowego zakresu napięcia DC, aby zmierzyć wyjście sygnału 24 VDC przez komputer hosta przez 20 do 30 sekund między zaciskami 33 i 36 (zamknięcie zaworu) lub zacisków 35 i 36 (otwór zaworu). Dlatego po personelu konserwacyjnym używają przełącznika wyboru stanu, aby zatrzymać zdalnie sterowany zawór kulowy na miejscu, zwracają przełącznik do stanu zdalnego w ciągu czasu trwania sygnału DC. Ponieważ wciąż istnieje zdalny sygnał, siłownik nadal biegnie w kierunku otwierania / zamykania zaworu.
4 Sugestia
Metoda zdalnego sterowania siłownikiem elektrycznym przy użyciu metody sterowania pokazaną na rycinie 1 jest to, że gdy komputer hosta i sygnały zdalne sterowania zostaną nienormalnie przerywane, zawór nie może otwierać i zamykać normalnie. Zwłaszcza w przypadku upływu i pęknięcia rur w stacjach studzienkowych surowych gazów o wysokiej zawartości siarki trudno jest wdrożyć skuteczne środki ratunkowe na miejscu. Zaleca się, aby bez zmiany metody okablowania parametry ustawienia samodzielnego zatrzymywania zdalnego sterowania powinny być wybrane jako „prawidłowe” lub metoda okablowania pokazana na rysunku 2, aby zapewnić wiarygodne działanie siłownika.
