Dom / Aktualności / Wiadomości branżowe / Co to jest ocena ochrony Ingress i co to znaczy?

Co to jest ocena ochrony Ingress i co to znaczy?

Zapoznaj się z międzynarodowymi symbolami ochrony używanymi do wskazania wnikania stałych obiektów i cieczy w obudowie elektrycznych.

Ocena ochrony wnikania (lub ocena IP) jest międzynarodowym standardem (IEC 60529) dla stopnia ochrony lub uszczelniania skuteczności obudów elektrycznych przeciwko wnikaniu przedmiotów, wody, kurzu lub przypadkowego kontaktu. Ten standard jest równoważny europejskiej standardowi EN 60529.

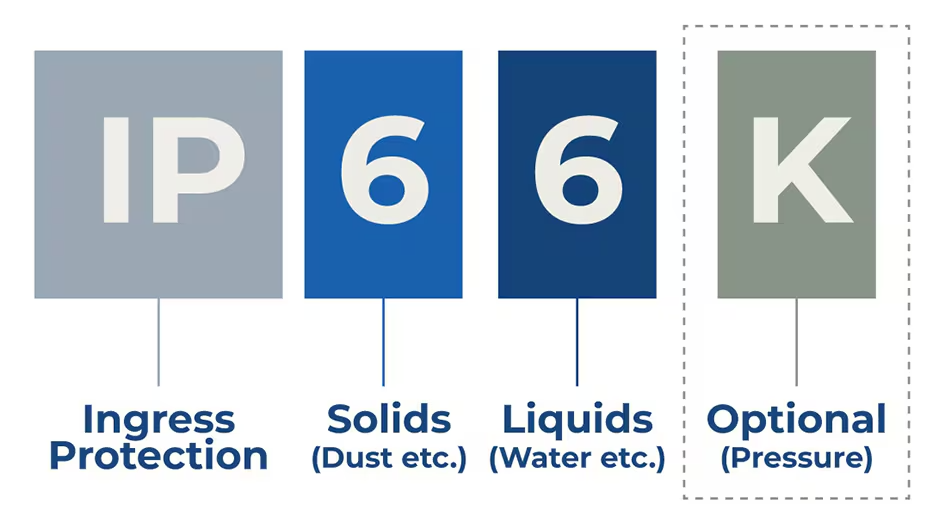

Oceny IP często składają się z liter IP (ochrona wnikania), a następnie dwie liczby i opcjonalne litery. Dwie liczby i ostatnia litera wskazują następującą kategorię ochrony.

Pierwsza cyfra solidna ochrona

Pierwsza cyfra po IP wskazuje poziom ochrony zapewnianej w zamkniętym sprzęcie przed stałymi obcymi obiektami i kontaktem człowieka z niebezpiecznymi częściami, takimi jak ciała przewodzące.

poziom

Rozmiar chronionego obiektu

Skuteczność ochronna

X

-

X wskazuje, że nie ma danych na określonym poziomie ochrony

O

Brak ochrony

Nie chronione przed obiektami dotykającymi lub wchodzącymi

1

Średnica> 50 mm

Duża powierzchnia obiektu

Nie można zapobiec celowego kontaktu

2

Średnica> 12,5 mm

Palec lub podobny obiekt

3

Średnica> 2,5 mm

Narzędzia, grube przewody itp.

4

Średnica> 1 mm

Większość przewodów, śrub itp.

5

Zapobiegać kurzu

Wnikanie pyłu jest wystarczające, aby spowodować uszkodzenie sprzętu podczas pracy

Całkowicie zapobiegaj kontaktowi

6

pyłoszczelny

Bez wnikania pyłu

Całkowicie zapobiegaj kontaktowi

Druga liczba: Ochrona przed płynami

Druga liczba po IP w ocenie kodu wskazuje poziom ochrony, jaki wodoodporna obudowa zapewnia urządzeniu.

poziom

Rozmiar obiektu jest chroniony

Skuteczność ochronna

X

-

X wskazuje, że nie ma danych na określonym poziomie ochrony

O

Brak ochrony

Nie można zapobiec wnikaniu wody

1

Kapanie

Pionowe kapanie

2

Kapanie na zboczu <15 °

Pionowe kapanie, gdy szafka jest przechylona <15 °

3

Spray wodny

Spray wodny pod kątem <60o od pionowego

4

Pluśnięcie

Chroni siłownik przed rozpryskiwaniem wody na obudowę ze wszystkich kierunków

5

Odrzutowiec wodny

Chroń pręt pchnięty przed sprayem wodnym przed dyszą (6,3 mm) rozpylającym się w kierunku pudełka z dowolnego kierunku

6

Mocny spray wodny

Chroni siłownik przed silnym sprayem wody z dyszy (dyszą 12,5 mm) rozpylając się w kierunku szafki z dowolnego kierunku

7

Głębokość zanurzenia do 1 m

Wnikanie wody podczas tymczasowego zanurzenia (głębokość zanurzenia do 1 m)

8

Głębokość zanurzenia przekracza 1m

Wnikanie wody podczas ciągłego zanurzenia (głębokość zanurzenia przekracza 1M)

9k*

Mocny spray wodny o wysokiej temperaturze

Bliskie odległość Wysokie ciśnienie i opryskiwanie w wysokiej temperaturze

*Wszystkie testy oznaczone IPX9 literą „K” w standardowym IEC 60529 są zdefiniowane przez standard ISO 20653.

® Aktacy oznaczone IP66 i IP69K

Siłowniki przemysłowe są często używane w środowiskach, w których podlegają zarówno płynom, jak i ciałom stałym. Dlatego, Wszystkie nasze siłowniki z obudami aluminiowymi są testowane w celu osiągnięcia IP66 i IP69K Oceny, czyniąc je wszechstronnymi dla szerokiej gamy zastosowań.

Siłowniki oznaczone oceną IP66 są całkowicie chronione przed wnikaniem pyłu i silnymi strumieniami wodnymi z dowolnego kierunku. To sprawia, że nadają się do użytku na zewnątrz w zmieniających się warunkach pogodowych.

Jeśli aplikacja wymaga przemywania wysokim temperaturą, wysokociśnieniowymi strumieniami wodnymi, IP69K jest zalecanym poziomem ochrony. Jest to powszechny wymóg, na przykład w maszynach rolniczych, w których siłowniki nie muszą być objęte ani chronione. Po pracy w terenie siłowniki są często narażone na brud, nawozy i częste mycie pod wysokim ciśnieniem.

IP66

  • Zapobiegaj wejściu całego pyłu
  • Chroni siłownik przed pod wysokim ciśnieniem odrzutowców od wszystkich kierunków

IP69K

  • Zapobiegaj wejściu całego pyłu
  • Chroni przed odrzutowcem parowym
