Q641F Pneumatyczny zawór kulowy

Uzyskaj wycenę

Krótkie wprowadzenie

Q641F zawór kulowy ma ten sam 90 stopni obrotu, z okrągłym przez otwór lub kanał przechodzący przez jego oś. Stosunek powierzchni sferycznej i otwieranie kanału powinny być takie, że gdy kula obraca się o 90 stopni, wlot i wylot powinny stanowić powierzchnię kulistą, odcinając w ten sposób przepływ.
Pneumatyczny zawór kulkowy kołnierza musi być obsługiwany tylko przez obrót powietrza o 90 stopni i bardzo mały moment obrotowy, aby zamknąć ciasno. Całkowicie równa wewnętrzna jama korpusu zaworu zapewnia bardzo mały opór i prosty kanał przepływu dla medium. Ogólnie uważa się, że zawór kulowy jest odpowiedni do bezpośredniego otwarcia i zamykania, ale rozwój w ostatnich latach zaprojektował zawór kulowy, aby działał przepływem dławiania i kontrolowania. Głównymi cechami zaworu kulowego jest jego kompaktowa struktura, łatwa eksploatacja i konserwacja, odpowiednie dla ogólnych mediów roboczych, takich jak woda, rozpuszczalniki, kwasy i gaz ziemny, a także odpowiednie do mediów o trudnych warunkach pracy, takich jak tlen, nadtlenek wodoru, metan i etylen. Korpus zaworu kulowego może być integralny lub połączony.

Parametr techniczny

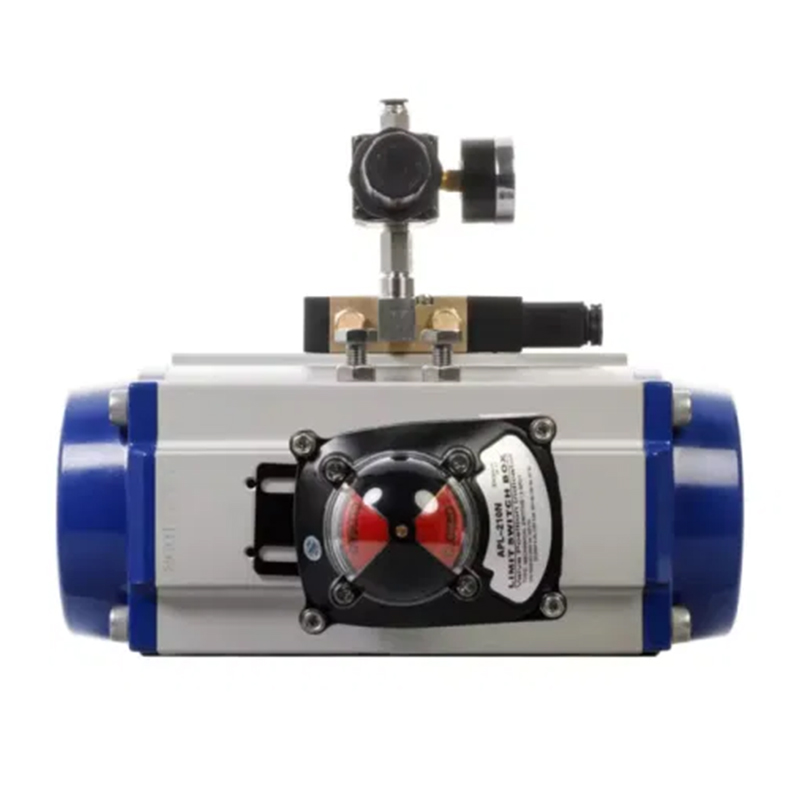

Funkcje opcjonalne siłownik pneumatyczny	Dwukrotnie działający, jednorazowy
Modele opcjonalne siłownika pneumatycznego	W serii, AW Series
Solenoidalne napięcie zaworu	AC110V, AC220V, AC24V, DC24V
Ciśnienie źródła powietrza	2bar-8Bar
Średnica nominalna	DN15MM-DN200MM
Ciśnienie nominalne	PN1.0MPA ~ PN2.5MPA
Obowiązująca temperatura	PTFE: -30–120ºC PPL: ≤350ºC METAL Uszczep: ≤450ºC
Połączenie	Kołnierz
Materiał ciała zaworu	Żeliwa, odlewana stal, 304, 316, 316L
Materiał płyty zaworu	304, 316, 316L
Podszewka siedziska zaworu	PTFE, ppl, metalowa pieczęć
Obowiązujące media	Woda, ropa naftowa, kwas, lepki płyn, podłoże zawiesiny itp.

Główny tabelę wymiarów

DN (MM)	L	1.0MPA				1,6MPA				2,5MPa
DN (MM)	L	L	D	D1	N-φd	L	D	D1	N-φd	L	D	D1	N-φd
15	15	130	95	65	4-φ14	130	95	65	4-φ14	130	95	65	4-φ14
20	20	140	105	75	4-φ14	140	105	75	4-φ14	140	105	75	4-φ14
25	25	150	115	85	4-φ14	150	115	85	4-φ14	150	115	85	4-φ14
32	32	165	135	100	4-MN18	165	135	100	4-MN18	165	135	100	4-MN18
40	40	180	145	110	4-MN18	180	145	110	4-MN18	180	145	110	4-MN18
50	50	200	160	125	4-MN18	200	160	125	4-MN18	200	160	125	4-MN18
65	65	220	180	145	4-MN18	220	180	145	4-MN18	220	180	145	8-φ18
80	80	250	195	160	4-MN18	250	195	160	8-φ18	250	195	160	8-φ18
100	100	280	215	180	8-φ18	280	215	180	8-φ18	280	230	190	8-φ23
125	125	320	245	210	8-φ18	320	245	210	8-φ18	320	270	220	8-φ25
150	150	360	280	240	8-φ23	360	280	240	8-φ23	360	300	250	8-φ25
200	200	400	335	295	8-φ23	400	335	295	12-φ23	400	360	310	12-φ253
