Przegląd siłownika pneumatyczny AKW Scotch
Siłowniki pneumatyczne AKW są podzielone na podwójnie działające i jednorazowe (powrót sprężyny), dwa podzielone cylindry, duży moment wyjściowy, elastyczne i stabilne działanie; Tłocz tłokowy jest twardy chromowany, z dobrą anty-Abraza; Wszystkie przesuwne części są wyposażone w bezleżne łożyska smarowane lub pierścienie prowadzące, aby zmniejszyć współczynnik tarcia i przedłużyć żywotność usług.
Charakterystyczny moment wyjściowy Curve Curve Curve AKW jest bardziej odpowiedni do zaworów kulowych o dużej średnicy i zaworów motyla. Jest szeroko stosowany w różnych zaworach, takich jak zawory regulacyjne, zawory kulkowe, zawory motylowe, zawory bramkowe, zawory zawiesiny, zawory zatrzymujące i zawory zatyczkowe. Jest to idealne urządzenie do realizacji zdalnej scentralizowanej lub indywidualnej kontroli rurociągów automatyzacji przemysłowej.
Scotch Scotch Yooke Pneumatic Sitator standardowe parametry
Podstawowy projekt
Pneumatyczny podwójny cylindrowy mechanizm obrotowy widelec do podwójnego tłoka
Model AKWXX = podwójne aktorstwo
Model AKWXXS = pojedyncze działanie (powrót sprężyny)
Kąt obrotu
Podwójne działanie = 90 °
Pojedyncze działanie = 90 °
Regulowany kąt z obu końców 5 ° ~ 5 °
Ciśnienie źródła powietrza: 0,4 ~ 0,7 MPa (maksymalnie 1,0 MPa)
AKW Scotch Yooke Pneumatic Pneumatic Structure
Odp.: Wał wyjściowy
Moment wyjściowy jest duży, działanie jest elastyczne i stabilne; Tłocz tłokowy jest twardym chromowanym, który ma dobrą odporność na zużycie; Wszystkie przesuwne części są wyposażone w bezleżne łożyska smarowane lub pierścienie przewodników w celu zmniejszenia współczynnika tarcia i przedłużenia żywotności serwisowej
B: Koło uchwytu
Gdy obwód lub linia gazowa zostanie odcięta lub występuje usterka, zawór zostanie automatycznie zamknięty lub otwarty na sprężynę, a uchwyt można obrócić, aby otworzyć lub zamknąć zawór.
C: Śruby regulacyjne
Dwie oddzielne śruby regulacyjne po stronie zewnętrznej są dokładniejsze i wygodne dla siłownika zainstalowanego na zaworze, aby wyregulować pozycję otwartą i zamkniętą zaworu. Jeśli wymagana jest regulacja pełnego skoku, na dwóch pokrowcach końcowych skonfigurowane są również dłuższe śruby regulacyjne.
D: Cylinder
Ciało cylindra wykonane jest z żelaza plastycznego, powierzchnia wewnętrzna jest pokryta PTFE, a otwór wewnętrzny jest precyzyjnie obrabiany, który ma dłuższą żywotność obsługi i współczynnik niskiego tarcia.
E: Rozmiar połączenia
Zgodnie z międzynarodowymi standardami ISO5211
F: Spring Cylinder
Gdy obwód lub linia gazowa jest odcięta lub istnieje usterka, zawór automatycznie zamyka lub otwiera się przez sprężynę (nie można go zdemontować bez wskazówek profesjonalistów)
G: Cast Box
Zbudowany przez żelazo plastyczne
Funkcje i akcesoria pneumatyczne AKW Scotch Yooke
Podwójny siłownik pneumatyczny: dwupozycyjna kontrola otwierania i zamykania zastawki.
Rodzaj resetowania sprężyny: Po odcięciu obwodu lub linii gazowej lub błędu, zawór automatycznie otwiera się lub zamyka.
Jednoelektryczny zawór elektromagnesu: Zawór otwiera się lub zamyka, gdy zasilanie jest dostarczane, i zamyka lub otwiera się, gdy zasilanie jest wyłączone (dostępny jest typ eksplozji).
Podwójnie elektryczny zawór elektromagnesu: Zawór otwiera się, gdy jedna cewka jest energetyzowana, a zawór zamyka się, gdy druga cewka jest energetyzowana, z funkcją pamięci (dostępny jest typ odporny na eksplozję).
Urządzenie zwrotne przełącznika ograniczają: transmisja sygnału pozycji przełącznika zaworu (dostępny jest typ odporny na eksplozję).
Pozycjonator elektryczny: Zgodnie z prądem (standardowym rozmiarem 4 ~ 20 mA), średni przepływ zaworu jest regulowany i kontrolowany. (Dostępny jest typ odporny na eksplozję).
Pneumatyczne pozycjoner: Zgodnie z sygnałem ciśnienia powietrza (standardowy rozmiar 0,02 ~ 0,1 MPa) przepływ średniego zaworu jest regulowany i kontrolowany.
Konwerter elektryczny: przekształca sygnał prądowy w sygnał ciśnienia powietrza i jest używany w połączeniu z pozycją pneumatyczną (dostępny jest typ eksplozji).
Triplex źródła powietrza: w tym zawór zmniejszający ciśnienie powietrza, filtr, kolektor mgły oleju, który może stabilizować ciśnienie źródła powietrza, czyszczyć i smarować ruchome części.
Ręczny mechanizm pracy: Automatyczna kontrola może być obsługiwana ręcznie w nieprawidłowych warunkach.
AKW Scotch Yooke Pneumatic SICKUator Moment wyjściowy
Pojedynczy typ aktorski
| Model | Ciśnienie źródła powietrza (MPA) | |||
| 0.4 | 0.5 | 0.6 | 0.7 | |
| AKW13 | 408 | 510 | 612 | 714 |
| AKW17 | 990 | 1238 | 1485 | 1733 |
| AKW20A | 1248 | 1560 | 1872 | 2184 |
| AKW20 | 1923 | 2404 | 2885 | 3366 |
| AKW25 | 3406 | 4257 | 5108 | 5960 |
| AKW28 | 4616 | 5770 | 6924 | 8078 |
Typ podwójnego działania
| Model | Spring moment obrotowy | Ciśnienie źródła powietrza MPA | ||||||
| 0.4 | 0.5 | 0.6 | ||||||
| Min | Max | Min | Max | Min | Max | Min | Max | |
| AKW13 | 182 | 324 | 84 | 226 | 186 | 328 | 288 | 430 |
| AKW17S | 526 | 664 | 326 | 464 | 574 | 712 | 822 | 960 |
| AKW20AS | 553 | 823 | 425 | 695 | 737 | 1007 | 1049 | 1319 |
| AKW20S | 902 | 1510 | 413 | 1021 | 894 | 1502 | 1375 | 1983 |
| AKW25S | 1534 | 2529 | 877 | 1872 | 1728 | 2723 | 2579 | 3574 |
| AKW28S | 2106 | 3504 | 1076 | 2510 | 2230 | 3664 | 3384 | 4818 |

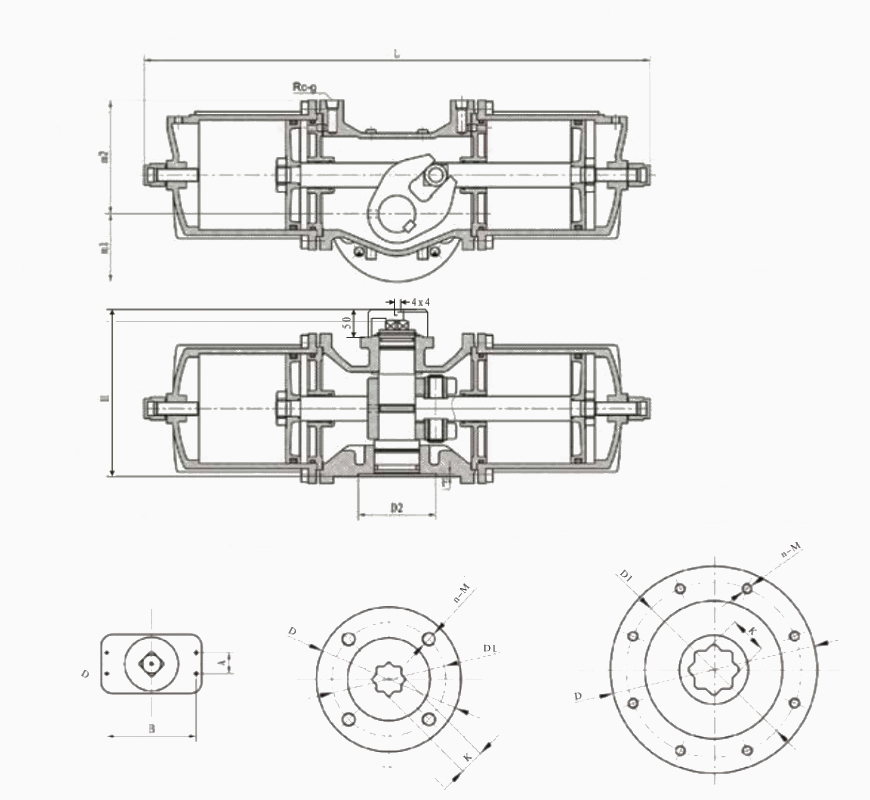

AKW Scotch Yooke Pneumatic Sione i wymiary
Pojedynczy typ aktorski
| Pojedyncze wymiary działające | |||||||||||||||
| Model | L | L1 | L2 | H | Rc-g | M1 | M2 | D | D1 | N-M | K | D2 | F | A | B |
| AKW13S | 870 | 324 | 546 | 185 | 3-1/4 " | 88 | 132 | φ175 | φ140 | 4-m16 | φ27 głębokość 30 | φ100 | 4 | 30 | 80 |
| AKW17S | 988 | 378 | 610 | 240 | 3-3/8 ” | 105 | 175 | φ205 | φ165 | 4-m20 | φ36 Głębokość 40 | Φ120 | 4 | 30 | 130 |
| AKW20AS | 1263 | 378 | 885 | 240 | 3-3/8 ” | 105 | 175 | φ205 | φ165 | 4-m20 | φ36 Głębokość 40 | φ120 | 4 | 30 | 130 |
| AKW20S | 1415 | 530 | 885 | 285 | 3-3/8 ” | 115 | 232 | φ230 | φ165 | 4-m20 | φ46 Głębokość 50 | Φ130 | 4 | 30 | 130 |
| AKW25S | 1695 | 655 | 1040 | 360 | 3-1/2 " | 150 | 278 | φ300 | φ254 | 8-m16 | φ55 głębokość60 | φ200 | 4 | 30 | 130 |
| AKW28S | 1840 | 680 | 1160 | 360 | 3-1/2 " | 150 | 300 | φ350 | φ298 | 8-m20 | φ55 głębokość60 | φ230 | 4 | 30 | 130 |
Typ podwójnego działania
| Podwójne wymiary działające | ||||||||||||
| Model | L | H | Wsparcie powietrzne | m2 | D | D1 | N-M | K | D2 | A | B | |
| Rc-g | Ml | |||||||||||
| AKW13 | 593 | 185 | 3-1/4 " | 88 | 132 | φ175 | Φ140 | 4-m16 | 27 głębokość 30 | φ100 4 | 30 | 80 |
| AKW17 | 782 | 240 | 3-3/8 ” | 105 | 175 | φ205 | Φ165 | 4-m20 | 36 głębokość 40 | Φ120 4 | 30 | 130 |
| AKW20A | 888 | 240 | 3-3/8 ” | 105 | 175 | φ205 | φ165 | 4-m20 | 36 głębokość 40 | φ120 4 | 30 | 130 |
| AKW20 | 1098 | 285 | 3-3/8 ” | 115 | 232 | φ230 | φ165 | 4-M20 | 46 Głębokość 50 | φ130 4 | 30 | 130 |
| AKW25 | 1309 | 360 | 3-1/2 " | 150 | 278 | φ300 | Φ254 | 8-m16 | 55 głębokość 60 | φ200 4 | 30 | 130 |
| AKW28 | 1427 | 360 | 3-1/2 " | 150 | 300 | φ350 | φ298 | 8-m20 | 55 głębokość 60 | φ230 4 | 30 | 130 |
