Krótkie wprowadzenie
Elektryczny zawór motyla Electric Electric Electric Election Electric Electric Election przyjmuje trzy ekscentryczną konstrukcję uszczelnienia twardego. Po ścisłych obliczeniach pierścień uszczelniający „” w kształcie „” nie ma tarcia z płytą motyla, rozwiązując problem tradycyjnych ekscentrycznych zaworów motyla, które wciąż mają przesuwne tarcie kontaktowe na powierzchni uszczelniającej w momencie otwierania i zamykania od 0 do 10 stopni. Osiąga wpływ oddzielenia powierzchni uszczelniającej płyty motyli w momencie otwierania i uszczelnienia w momencie zamknięcia, i rozszerza żywotność usług i osiąga dobrą wydajność uszczelnienia.
Powierzchnia uszczelniająca płyty dysku jest wykonana ze spawania na bazie kobaltu twardego złota, które jest odporne na zużycie. Duża płyta dyskowa przyjmuje strukturę ramki o wysokiej wytrzymałości, dużym obszarze nadprądowym i niskim odporności na przepływ. Jego unikalna struktura umożliwia ukończenie „przełącznika” poprzez po prostu obracanie trzonu zaworu o 90 °. Dlatego elektryczne zawory motylowe z twardą uszczelnieniem są szeroko stosowane w rurociągach dla pożywek korozyjnych, takich jak metalurgia, energia elektryczna, ropa naftowa, chemikalia, powietrze, gaz, gazy palne oraz zaopatrzenie w wodę i drenaż o średnich temperaturach ≤ 425 ℃, jako dobre urządzenie do regulowania przepływ i odcinanie płynów. Produkt jest zgodny z krajowym standardem testu ciśnienia zaworu GB/T13927-92.
Parametr techniczny
| Funkcje opcjonalne siłownika elektrycznego | Przełączanie, integralne, regulacyjne, inteligentne |
| Siłowniki elektryczne są dostępne w różnych modelach | Q, DQ, QM, QC, AKQ Serie |
| woltaż | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Średnica nominalna | Dn50 mm ～ DN1200 mm |
| Ciśnienie nominalne | PN1.0MPA-PN2.5MPA |
| Obowiązująca temperatura | -30 ～ 425 ℃ |
| Połączenie | Typ kołnienia |
| Materiał ciała | Stal węglowa, stal nierdzewna |
| Materiał dysku | Stal węglowa, stal nierdzewna, stal stopowa itp. |
| Podszewka siedzenia | Węglenie wolframowe, węgiel wolframowy, stop nikiel, kompozyt grafitowy, PTFE |
| Obowiązujące media | Woda, para, olej, słabo korozyjne pożywki itp. |

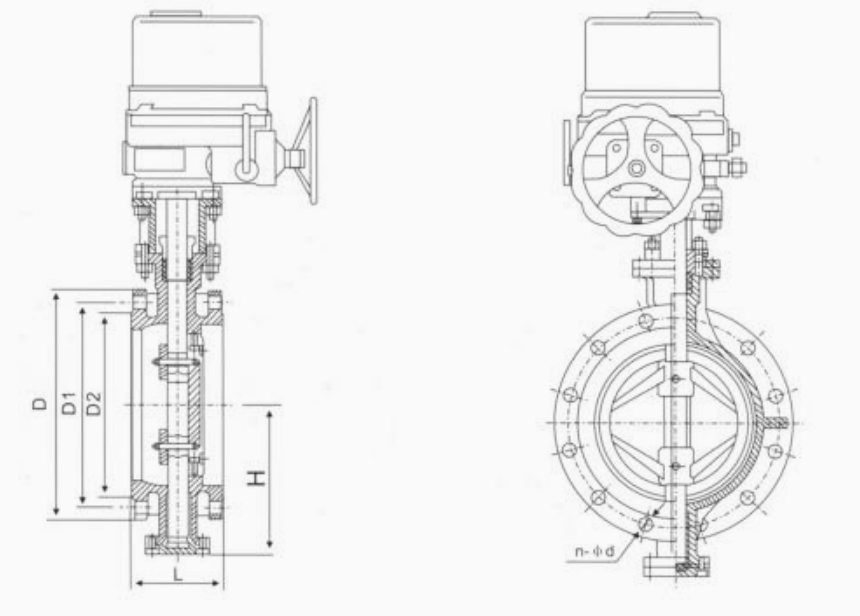

Główny tabelę wymiarów
| DN (MM) | L | H | 1.0MPA | 1,6MPA | ||||||
| D | D1 | D2 | N-φd | D | D1 | D2 | N-φd | |||
| 50 | 108 | 320 | 160 | 125 | 100 | 4-MN18 | 160 | 125 | 99 | 4-MN18 |
| 65 | 112 | 370 | 195 | 145 | 120 | 4-MN18 | 180 | 145 | 118 | 4-MN18 |
| 80 | 114 | 370 | 215 | 160 | 135 | 8-φ18 | 195 | 160 | 132 | 8-φ18 |
| 100 | 127 | 370 | 245 | 180 | 155 | 8-φ18 | 215 | 180 | 156 | 8-φ18 |
| 125 | 140 | 420 | 280 | 210 | 185 | 8-φ18 | 245 | 210 | 184 | 8-φ23 |
| 150 | 140 | 505 | 335 | 240 | 210 | 8-φ23 | 280 | 240 | 211 | 12-φ23 |
| 200 | 152 | 610 | 390 | 295 | 265 | 8-φ23 | 335 | 295 | 266 | 12-φ26 |
| 250 | 165 | 665 | 440 | 350 | 320 | 12-φ23 | 390 | 355 | 319 | 12-φ26 |
| 300 | 178 | 755 | 460 | 400 | 368 | 12-φ23 | 460 | 410 | 370 | 16-φ26 |
| 350 | 190 | 860 | 500 | 460 | 428 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 890 | 565 | 515 | 482 | 16-φ25 | 580 | 525 | 480 | 16-φ30 |
| 450 | 222 | 966 | 615 | 565 | 532 | 20-φ25 | 640 | 585 | 530 | 20-φ30 |
