Przegląd
Zawory kontrolne są również nazywane zaworami odwrotnymi, zaworami nierównonymi, zaworami ciśnienia tylnego i zaworów jednokierunkowych. Ten typ zaworu automatycznie otwiera się i zamyka siłę generowaną przez przepływ medium w rurociągu i jest automatycznym zaworem. Główną funkcją zaworu kontrolnego w systemie rurociągu jest zapobieganie przepływie medium do tyłu.
Zawory kontrolne mają różne konstrukcje projektowe i nadają się do rurociągów o różnych formularzach instalacyjnych. H41H zaworów kontroli podnoszenia można użyć wyłącznie do instalacji rurociągu w poziomie.
W przypadku instalacji poziomej i pionowej instalacji rurociągów H44H może być używane zarówno zawory kontrolne huśtawki.
Zawory kontrolne H44H z powolnymi urządzeniami zamykającymi mogą skutecznie zapobiegać młotowi wodne spowodowane awarią zasilania.
Standardy zaworów kontrolnych MCV
Standard projektowy | GB/T 12221-2005, GB/T 1222-2005, JB/T 12238-2008 | |||
Połączenie rur | GB9113.1 ~ GB9113.4-2009 | |||
Standard testowy | GB/T 13927-228, JB/T 9092-1999 | |||
Ciśnienie | Presja testowa | |||
Rzucać | Uszczelka (ciecz) | Uszczelka (gaz) | Górna pieczęć | |
Pn | 1.5pn | 1.1pn | 0,6MPa | 1.1pn |

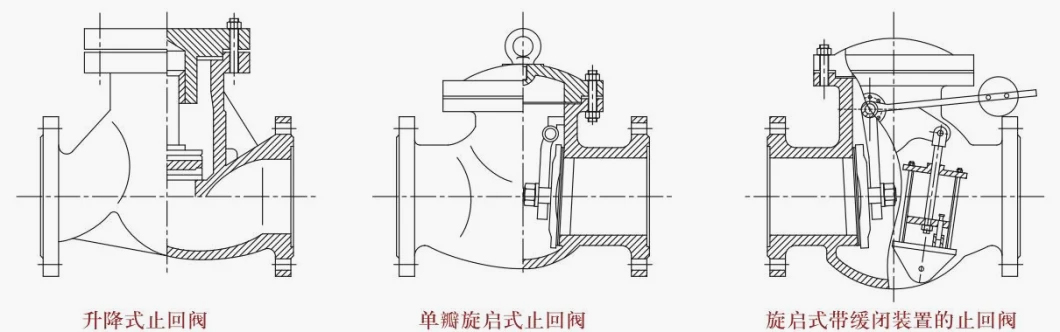

Rysunki i parametry zaworów zwrotnych MCV
PN (MPA) | Zakres DN (mm) |
Pn16 | DN40 ~ DN400 |
Pn25 | DN40 ~ DN400 |
PN40 | DN40 ~ DN400 |
PN64 | DN40 ~ DN300 |
PN100 | DN40 ~ DN300 |
PN160 | DN40 ~ DN300 |
