J941H Electric Globe Valve

Uzyskaj wycenę

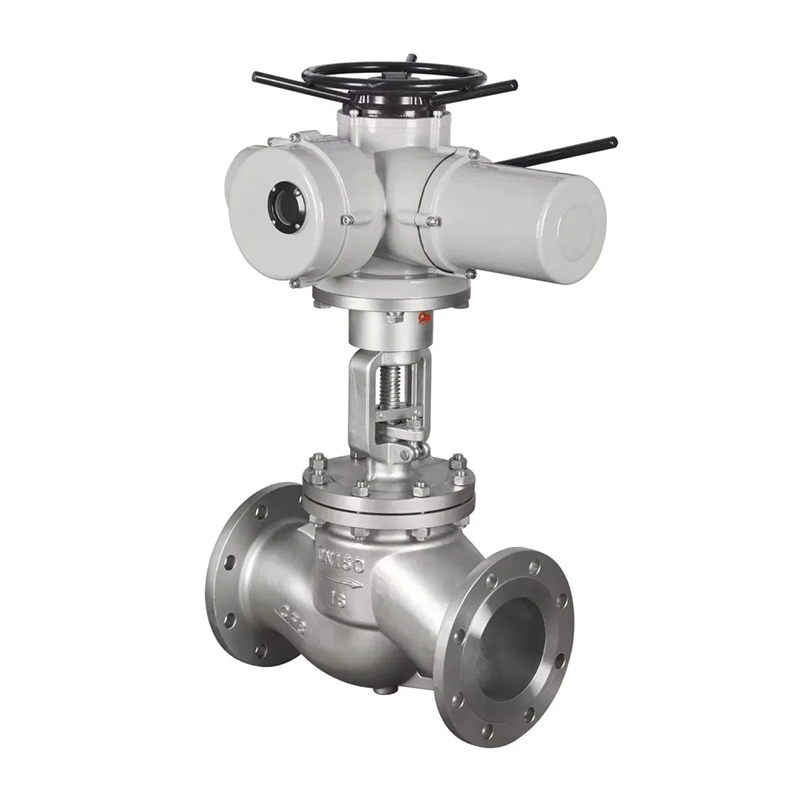

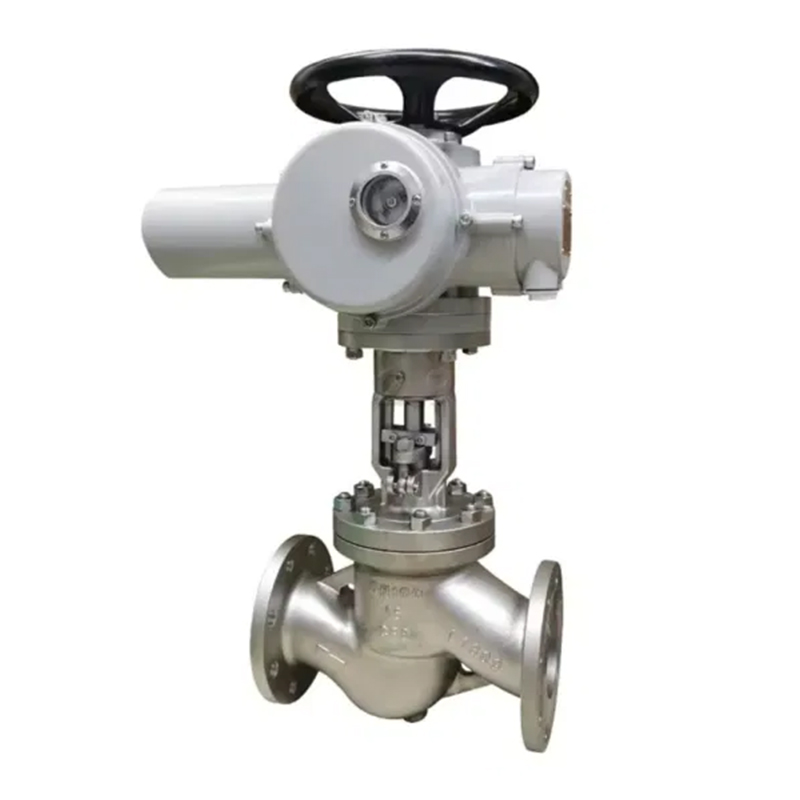

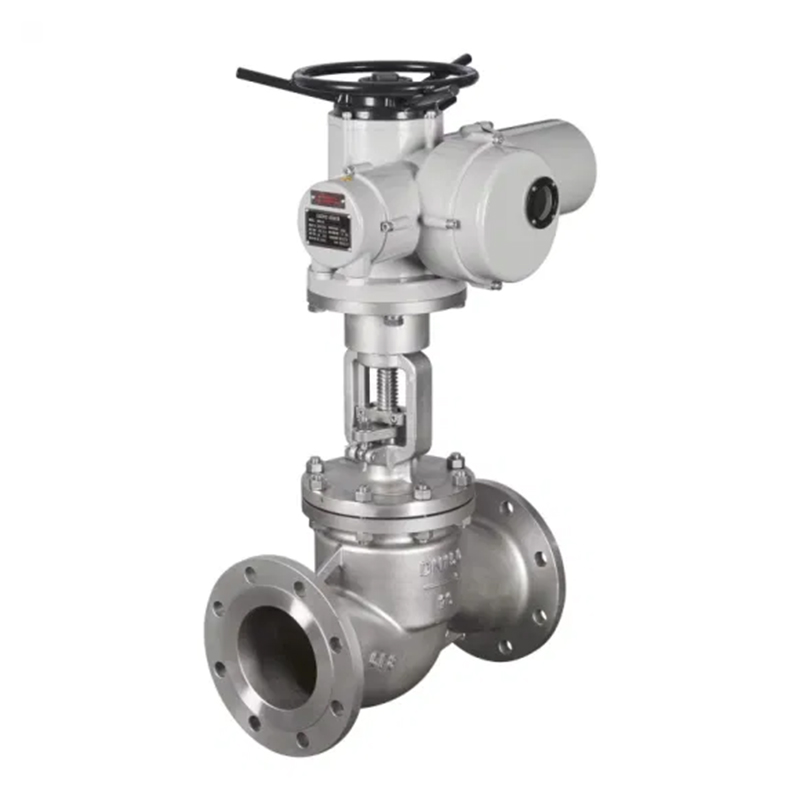

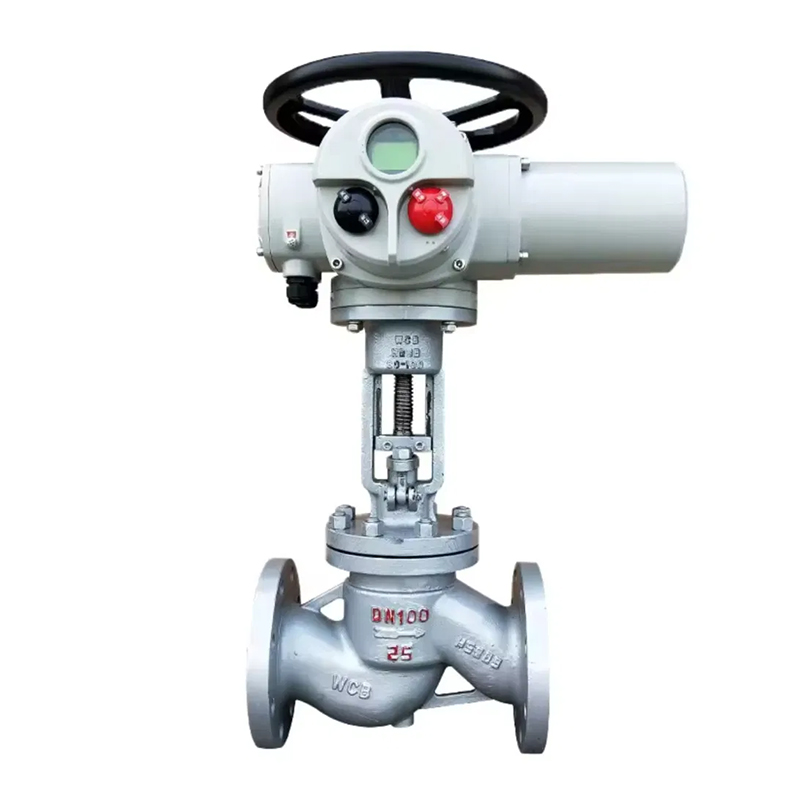

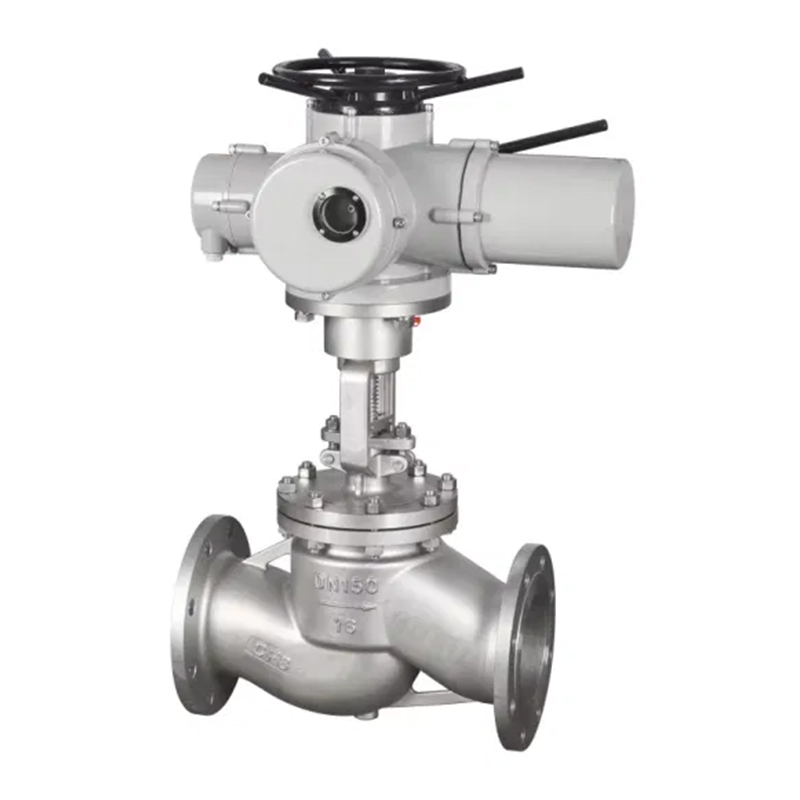

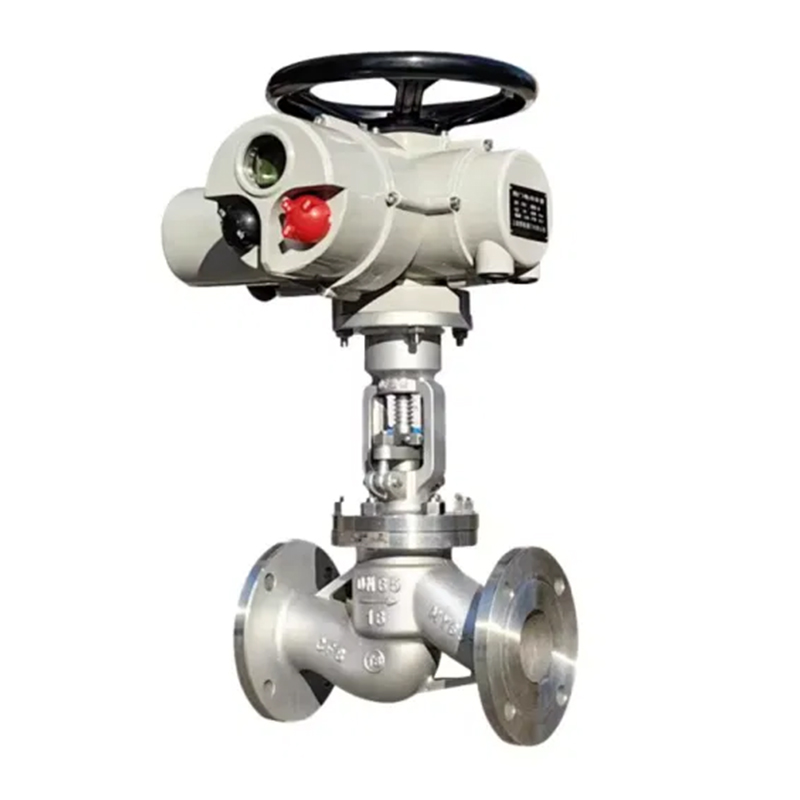

J941H Electric GloBe Valves Przegląd

J941H Electric Stop zawór składa się z dwóch części: siłownika elektrycznego i zaworu stopu. Materiał korpusu zaworu jest kompletny, a wypełniacz i cały kawałek można rozsądnie wyBrać zgodnie z Faktycznymi warunkami pracy lub wymaganiami użytkownika. Można go zastosować do różnych ciśnienia, temperatury i średnich warunków. Zawór służy głównie do odcięcia, rozpowszechniania i zmiany kierunku przepływu medium w rurociągu. Zasadniczo nie jest używany do regulacji, ponieważ niezrównoważona siła jest zbyt duża podczas regulacji, co spowoduje poważną erozję rdzenia zastawki. Jest odpowiedni do zaopatrzenia w wodę i drenaż, petrochemiczny, metalurgię i inne miejsca o wysokim ciśnieniu.
Elektryczny zawór stop jest zaworem wymuszonym, więc po zamknięciu zaworu należy zastosować ciśnienie na dysku zaworu, aby zmusić powierzchnię uszczelniającą do nie wyciekającego. Gdy medium wchodzi do zaworu z dolnej części dysku zaworu, odporność, którą siła robocza musi pokonać, jest tarcie między trzonem zaworu a wypełniaczem a ciągiem generowanym przez ciśnienie pożywki. Siła do zamknięcia zaworu jest większa niż siła do otwarcia zaworu, więc średnica trzpienia zaworu powinna być duża, w przeciwnym razie łodyga zaworu się zginnie.

Parametr techniczny

Opcjonalne Funkcje siłownika elektrycznego	Typ przełącznika, typ integralny, typ regulacyjny, typ inteligentny
Opcjonalne modele siłowników elektrycznych	Seria Z, seria AK
Woltaż	AC220V, AC380V
Średnica nominalna	DN10 mm ~ DN300mm
Ciśnienie nominalne	PN1.0MPA ~ PN6.4MPA
właściwa temperatura	-30 ~ 550ºC
Połączenie	Kołnierz
Materiał ciała zaworu	Cast Steel, 304, 316, 316L
Materiał płyty zaworu	Cast Steel, 304, 316, 316L
Podszewka siedziska zaworu	PTFE, ppl, metalowa pieczęć
Obowiązujące media	Woda, ropa naftowa, kwas, lepki płyn, podłoże zawiesiny itp.

J941H Electric Globe zawory i modele

PN (MPA)	DN (MM)	L	D	D1	D2	b	f	Z-meb
1.6	10	130	90	60	40	14	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-MN18
	40	200	145	110	85	18	3	4-MN18
	50	230	160	125	100	18	3	4-MN18
	65	290	180	145	120	18	3	4-MN18
	80	310	195	160	135	20	3	8-φ18
	100	350	215	180	155	22	3	8-φ18
	125	400	245	210	185	24	3	8-φ18
	150	480	280	240	210	24	3	8-φ23
	200	600	335	295	265	26	3	12-φ23
	250	650	405	355	320	30	3	12-φ23
	300	750	460	410	375	30	3	12-φ23
2.5	10	130	90	60	40	16	2	4-φ14
	15	130	95	65	45	16	2	4-φ14
	20	150	105	75	55	16	2	4-φ14
	25	160	115	85	65	16	2	4-φ14
	32	180	135	100	78	18	2	4-MN18
	40	200	145	110	85	18	3	4-MN18
	50	230	160	125	100	20	3	4-MN18
	65	290	180	145	120	22	3	4-MN18
	80	310	195	160	135	22	3	8-φ18
	100	350	230	190	160	24	3	8-φ18
	125	400	270	220	188	28	3	8-φ18
	150	480	300	250	218	30	3	8-φ23
	200	600	360	310	278	34	3	12-φ23
	250	650	425	370	332	36	3	12-φ23
	300	750	485	430	390	40	4	12-φ23

PN (MPA)	DN (MM)	L	D	D1	D2	D6	b	f	Z-meb
4.0	10	130	90	60	40	35	16	2	4-φ14
	15	130	95	65	45	40	16	2	4-φ14
	20	150	105	75	55	51	16	2	4-φ14
	25	160	115	85	65	58	16	2	4-φ14
	32	180	135	100	78	66	18	2	4-MN18
	40	200	145	110	85	76	18	3	4-MN18
	50	230	160	125	100	88	20	3	4-MN18
	65	290	180	145	120	110	22	3	8-φ18
	80	310	195	160	135	121	22	3	8-φ18
	100	350	230	190	160	150	24	3	8-φ23
	125	400	270	220	188	176	28	3	8-φ25
	150	480	300	250	218	204	30	3	8-φ25
	200	600	375	320	282	260	38	3	12-φ30
6.4	10	170	100	70	50	35	18	2	4-φ14
	15	170	105	75	55	41	18	2	4-φ14
	20	190	125	90	68	51	20	2	4-MN18
	25	210	135	100	78	58	22	2	4-MN18
	32	230	150	110	82	66	24	2	4 -) 23
	40	260	165	125	95	76	24	3	4 -) 23
	50	300	175	135	105	88	26	3	8-φ23
	65	340	200	160	130	110	28	3	8-φ23
	80	380	210	170	140	121	30	3	8-φ23
	100	430	250	200	168	150	32	3	8-φ25
	125	500	295	240	202	176	36	3	8-φ30
	150	550	340	20	240	204	38	3	8-φ34
	200	650	405	345	300	260	44	3	12-φ343
